2BV6121
直接聯系
山東伯仲真空設備有限公司
面議
2BV6121
10638
--
概述:
2BV系列水環真空泵適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓(97%真空度)。當水環真空泵在吸氣壓力接近極限真空（工作液的飽和蒸汽壓）下長期工作時，應聯接汽蝕保護管，以對泵進行保護。作為壓縮機用時，其壓力**至0.26MPa(絕壓)。2BV系列水環真空泵作為新一代節能型產品，其以出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WL系列往復真空泵。
2BV2-Ex、2BV6系列水環式真空泵/壓縮機主要用于抽除爆炸性氣體，及在各類易燃、易爆環境中工作，其性能參數與2BV2、2BV5系列相同。
2BV系列不銹鋼真空泵可使用在各種耐腐蝕要求較高的場合及潔凈度要求較高的場合。
根據工況2BV系列不銹鋼真空泵的全部過流部件：葉輪、圓盤、泵蓋、泵體材質可選用
SUS304（0Cr18Ni9)
SUS316（0Cr17Ni12Mo2）
SUS316L（00Cr17Ni14Mo2）
等各類不銹鋼材質，泵軸材質：2Cr13、SUS304或SUS316L
機械密封采用進口產品，密封件可采用氟橡膠或聚四氟乙烯
主要特點：
.電機直聯設計，節省空間，易于安裝，維修方便。
.全部采用國外進口機械密封作為標準配置。
.全部設有汽蝕保護管接口，如在極限壓力下工作，開啟汽蝕保護管接口（或與分離器連接）可在**限度保證吸氣效果的情況下消除汽蝕聲，并對泵進行保護。
.2BV全系列標準配備不銹鋼葉輪，2BV2系列全部配備不銹鋼圓盤/葉輪。強度高，經久耐用，并提高了泵的耐腐蝕性。如過流部件全部采用不銹鋼材質，可工作在更為苛刻的環境中。
.獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能范圍內效率**。
.全部采用Y2系列電機，防護等級IP54、IP55（普通為IP44），絕緣等級為F級絕緣（普通為B級絕緣）
.全部采用NTN或NSK進口軸承
.2BV系列水環式真空泵可實現柔性密封件全部為聚四氟乙烯，從而可大大延長真空泵在苛刻工況下的使用壽命。
|
2BV水環真空泵的主要應用領域
|
|||
|
真空過濾 |
（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠） |
蒸汽回收 |
（蒸餾器，裝卸站） |
|
水泵引水 |
（自來水廠） | ||
|
冷凝器水箱補水 |
（電站） | ||
|
真空蒸餾 |
（牛奶廠，食品廠，化工廠，紙漿廠） |
烘干 |
（化工、醫藥制造業） |
|
真空消毒 |
（醫院，醫務室，實驗室） |
木材處理/干燥 |
|
|
擠出成型 |
（塑料行業） |
醫藥/實驗室真空 |
|
|
成型 |
（塑料，聚乙烯，橡膠，輪胎等制造業） |
溶劑回收 |
|
|
浸漬 |
（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等） |
土壤凈化 |
|
|
真空包裝 |
|||
|
液體脫氣 |
（食品加工，水軟化，瓶裝廠） |
萃取 |
|
|
壓縮空氣再生 |
（紙漿，鋼鐵，汽車，玻璃，化工） |
制革 |
|
|
食品加工 |
（食品加工廠，牛奶廠） |
罐裝 |
|
曲線 |
產品型號 |
**氣量 |
極限真空度 |
電機功率 |
電機防 |
電機防 |
泵轉速 |
工作液流量 |
噪音 |
重量 |
|
|
m3/min |
m3/h |
||||||||||
|
60V |
2BV2 060 |
0.45 |
27 |
|
1.1 |
|
|
2840 |
2 |
62 |
31 |
|
61V |
2BV2 061 |
0.86 |
52 |
1.5 |
2840 |
2 |
65 |
35 |
|||
|
70V |
2BV2 070 |
1.33 |
80 |
3 |
2860 |
2.5 |
66 |
56 |
|||
|
71V |
2BV2 071 |
1.83 |
110 |
4 |
2880 |
4.2 |
72 |
65 |
|||
|
60V |
2BV2 060-Ex |
0.45 |
27 |
1.1 |
|
|
2840 |
2 |
62 |
39 |
|
|
61V |
2BV2 061-Ex |
0.86 |
52 |
1.5 |
2840 |
2 |
65 |
45 |
|||
|
70V |
2BV2 070-Ex |
1.33 |
80 |
3 |
2860 |
2.5 |
66 |
66 |
|||
|
71V |
2BV2 071-Ex |
1.83 |
110 |
4 |
2880 |
4.2 |
72 |
77 |
|||
|
110V |
2BV5 110 |
2.75 |
165 |
4 |
|
IP54 |
1440 |
6.7 |
63 |
103 |
|
|
111V |
2BV5 111 |
3.83 |
230 |
5.5 |
1440 |
8.3 |
68 |
117 |
|||
|
121V |
2BV5 121 |
4.66 |
280 |
7.5 |
1440 |
10 |
69 |
149 |
|||
|
131V |
2BV5 131 |
6.66 |
400 |
11 |
1460 |
15 |
73 |
205 |
|||
|
161V |
2BV5 161 |
8.33 |
500 |
15 |
970 |
20 |
74 |
331 |
|||
|
110V |
2BV6 110 |
2.75 |
165 |
4 |
|
|
1440 |
6.7 |
63 |
153 |
|
|
111V |
2BV6 111 |
3.83 |
230 |
5.5 |
1440 |
8.3 |
68 |
208 |
|||
|
121V |
2BV6 121 |
4.66 |
280 |
7.5 |
1440 |
10 |
69 |
240 |
|||
|
131V |
2BV6 131 |
6.66 |
400 |
11 |
1460 |
15 |
73 |
320 |
|||
|
161V |
2BV6 161 |
8.33 |
500 |
15 |
970 |
20 |
74 |
446 | |||
注：
1、上表中所列性能參數是在吸入介質為20℃的飽和空氣，工作液溫度為15℃，排氣壓力為1013mbar的狀態下得到的。性能允許差±10%。
2、表中所列工作液流量為配用氣水分離器，部份工作液循環使用時所需的工作液流量，如工作液不循環使用，則實際需要工作液流量約為表中流量的2倍。

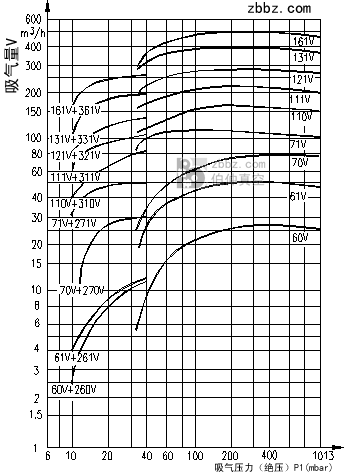

注：性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。
選型示例：
①設計點參數：
吸氣量v=200m3/h
吸氣壓力P1=200mbar
②其余參數同標準狀態（見注）
選擇與設計點①*接近的一條曲線
③本例中為111V
根據曲線編號查出相應的產品型號
（即定貸號，但僅限于標準型）
如本例中可從111V中查得泵型為
2BV5111（不防爆）或2BV6111（防爆型）
④水環真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。修正方法請參照：水溫對水環真空泵性能的影響。
