概述：
JZJLG 系列羅茨螺桿干泵真空機組是由ZJ型羅茨泵作為主抽泵，LG系列螺桿真空泵作為前級泵組成的干式無油真空機組。JZJLG系列羅茨螺桿干泵真空機組比單臺的螺桿真空泵更適合于在低壓下工作，例如：某真空蒸餾工藝需抽氣速率150L/s，工作壓力為2000Pa，選用JZJLG150-2真空機組（10.5kW），比選用單臺LG180螺桿真空泵（22kW）更節能且機組能夠達到更低的極限壓力。
由于主泵及前級泵均采用了干式真空泵，因此JZJLG系列羅茨螺桿干泵真空機組具有以下主要特點：
l 泵腔內無油，對被抽系統無污染，可獲得潔凈真空。
l 泵腔內無油，非常容易實現對溶劑的回收。
l 羅茨泵泵腔全部鍍鎳層處理，螺桿泵泵腔鍍鎳層或PTFE涂層處理，可抽除水蒸汽、溶劑氣體及多種腐蝕性介質。
l 因工作過程中無廢油、廢水的排放，對環境無污染。
l 對冷卻水的要求較低，對于泵的冷卻，普通的循環水即可滿足要求，且冷卻水量較小。
該機組主泵采用了本公司自行研發的ZJ系列羅茨真空泵，我公司將泵腔與軸承腔的密封進行改進后的ZJ系列羅茨真空泵在抽除大量水蒸汽及各類溶劑的工藝中泵油不易乳化。
前級泵采用了本公司自行研發的LG系列螺桿真空泵，運行穩定可靠，由于在泵腔及齒輪腔之間采用了機械密封，LG系列螺桿真空泵在不充入氮氣保護的情況下仍然可以穩定工作。
型號表示方法
如：J Z J L G 1 5 0 － 2
J代表機組的**個字母
ZJ代表主泵為ZJ系列羅茨真空泵
LG代表前級泵為LG系列螺桿真空泵
150為主泵(羅茨泵)抽速 L/s
2為抽速配比代號(即主泵與前級泵抽速比為2)
JZJLG系列羅茨螺桿真空機組技術規格：
機組型號 | 泵型號 | 抽氣速率 | **吸入壓力(Pa) | 極限壓力(Pa)絕壓 | 總功率 | |
主泵 | 前級泵 | |||||
JZJLG70-2 | ZJ70 | LG30 | 70 | 6000 | 1Pa | 5.5 |
JZJLG150-4 | ZJ150 | LG30 | 150 | 2000 | 7 | |
JZJLG150-2 | ZJ150 | LG70 | 150 | 6000 | 10.5 | |
JZJLG300-4 | ZJ300 | LG70 | 300 | 1500 | 11.5 | |
JZJLG300-2A | ZJ300 | LG100 | 300 | 2000 | 19 | |
JZJLG300-2B | ZJ300 | LG180 | 300 | 4000 | 26 | |
JZJLG600-4A | ZJ600 | LG100 | 600 | 1000 | 22.5 | |
JZJLG600-4B | ZJ600 | LG180 | 600 | 1500 | 29.5 | |
JZJLG1200-8 | ZJ1200 | LG180 | 1200 | 400 | 37 | |
說明：
1. 以上表格為推薦標準系列，因在實際生產應用中工作條件的不同，吸入氣體及壓力會發生很多變化，所以在選型時應根據實際抽氣過程、氣體釋放過程、可凝性氣體冷凝情況、吸入壓力的時間變化等等進行校核計算或參照現有設備使用情況選型。
2.單泵的技術指標詳見各泵參數表。
3.**吸入壓力是指主泵能夠啟動的**壓力，如在高于該壓力下長時間運行，會造成主泵過載。
4.訂貨時請注明抽氣介質，工作壓力，是否需防爆等技術要求。

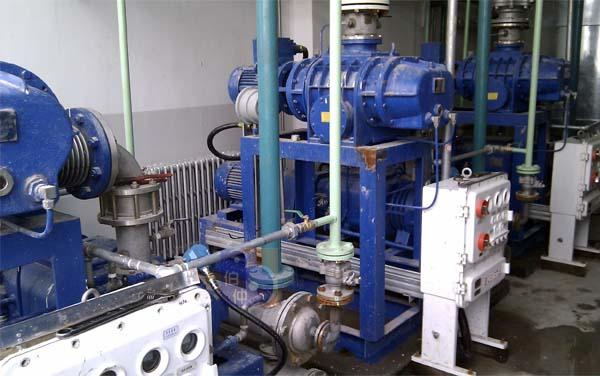

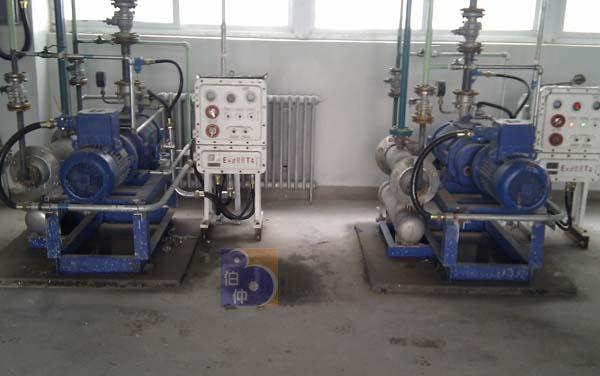

LG系列螺桿真空泵應用現場
