系列斗式提升機
4468
斗式提升機主要可分為四大類帶式、環鏈、板鏈、鑄鏈。
帶式斗式提升機應用*廣泛的是TD型斗式提升機，該型號造價低廉，經濟實用、其結構緊湊、占地面積小、提升高度大、密封性能好、物料無破損。帶式斗式提升機可廣泛應用于礦山、冶金、化工、建材等各個行業，用于垂直輸送粉狀、顆粒狀及小塊狀物料(不適合提升有粘性的物料)，后又根據其提升高度及提升量延伸出TDG、TG、TDTG等型號。TDG和TG改進為鋼絲繩帶芯提升帶，其牽引件強度明顯提升，輸送量有較大提高，且提升高度可達120米。帶式斗式提升機提升的物料溫度以不超過80℃為宜。否則可能造成其輸送帶老化過快，嚴重影響提升機的性能。
TDTG系列斗式提升機是專門用于連續垂直輸送谷物的設備，其占地面積小，輸送量大，功率消耗低。在油脂、飼料、面粉、淀粉等行業使用極為普遍，該系列斗式提升機是根據國內外斗式提升機的現狀，結合國情消化吸收同類產品的優點生產的新一代斗式提升機，可廣泛用于垂直輸送各種顆粒類物料。
環鏈式斗式提升機以TH型環鏈提升機為代表，是我廠(蘭大通用原鶴壁市通用機械廠)基于HL型斗式提升機研制的新產品，其牽引件為高強度礦用圓環鏈，具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其參數性能及制造標完全準符合JB3926-85<<垂直斗式提升機>>(該標準等效，參照了國際標準和國外先進標準)，后由于市場需要根據其提升量和提升高度又研發了其改進型THG、GTH等型號，提高了該型號的工作能力。其牽引件完全符合TM36-8<<礦用高強度園環鏈>>使用要求。
NE型提升機是相對于其他提升機有明顯優勢，該型號適合提升中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)，其提升鏈條為優質合金鋼高強度板式鏈條，耐磨性其剛性都非常可靠。整套設備設計極為皮實。特別耐用。且耐溫可達250度。不過，也是由于其板鏈鏈條，該設備不適合提升粉狀，顆粒狀或混合(含有粉狀)物料，該型物料會造成板鏈卡死，不易彎曲，降低其牽引件的壽命。
還有ZL型鑄鏈型提升機該成本較高，一般適用于像鑄造廠，提升物料比重比較大，顆粒度比較大，磨琢性比較強的物料。
該設備選型見："怎樣根據物料特性來決定斗式提升機的選型"
1、經濟實用，造價低廉。與同類相比(如大傾角帶式輸送機)成本低。可根據不同的物料采用不同的材質(詳見：TD斗式提升機料斗(材質)選型和物料的關系)，資金避免浪費。
2、 密封性能好，環保無污染。環保要求在日益嚴格的當前。
3、 提升高度高。**可達120米，您可以想想一下，四五十層樓高是個什么高度。
4、 輸送量大，維修成本低。大容量的料斗密集型布置，高度輸送，提升量**可達1112m3/h。沒有什么特殊工藝或制法。均采用通用件。
5、 提升范圍廣。斗式提升機幾乎可以提升所有的散裝物料，如;化工原料耐腐蝕性較高采用不銹鋼材質，糧食用高分子聚乙烯料斗就可完全滿足。
6、 制造工藝合理(詳見： 蘭大通用，專業斗式提升機制造廠家)，維修率低。下部采用重錘張緊裝置，實現了自動張緊。一次安裝調整后，既可保持恒定的張緊力，避免膠帶打滑或脫鏈，從而保證機器正常運轉。上下輪為組裝式鏈輪，輪緣用高強度螺栓聯接在輪體上，在鏈輪磨損后，只需更換輪緣，這樣既更換方便，又可節省材料，降低維修費用。
7、 運行平穩，性能穩定。該設備無精密構件，采取流入式喂料、誘導式卸料，其整體結構簡單，大家都了解越簡單的越不容易出錯。
8、 占地面積小，有利于設備的布置。由于是垂直輸送，只占個機殼的面積。
9、 設備成熟，壽命長。簡單，卻不簡易。所有的加工件均采用高精度處理，保證壽命。

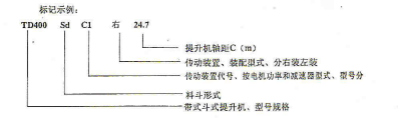

TD型帶式斗式提升機產品規格以斗寬表示，其技術規范見下表；
| 提升機型號 | TD100 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | |||||||||||||||||||
| 料斗形式 | Q | H | Q | H | ZD | SD | Q | H | ZD | SD | Q | H | ZD | SD | Q | H | ZD | SD | Q | H | ZD | SD | H | ZD | SD | |
| 輸送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | |
| 料斗 | 斗容(L) | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.22 | 2.24 | 3 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 | 3.07 | 5.6 | 5.9 | 9.4 | 4.84 | 9 | 9.3 | 14.9 | 14 | 14.6 | 23.5 |
| 斗距(MM) | 200 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | 500 | 625 | 710 | ||||||||||||||
| 傳動滾筒直徑(MM) | 400 | 500 | 630 | 800 | ||||||||||||||||||||||
| 從動滾筒直徑(MM) | 315 | 400 | 500 | 630 | ||||||||||||||||||||||
| 料斗速度(M/S) | 1.4 | 1.6 | 1.8 | 2 | ||||||||||||||||||||||
| 傳動滾筒轉速(R*P*M) | 67 | 61 | 54.6 | 48 | ||||||||||||||||||||||
TH型技術規范見下表;
| 提升機型號 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
| 輸送量（立方/h） | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料斗 | 斗容(t) | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
| 斗距(mm) | 512 | 688 | |||||||
| 鏈條 | 圓鋼直徑*節距(mm) | Φ18*64 | Φ22*86 | ||||||
| 單條破斷載荷(KN) | ≥320 | ≥480 | |||||||
| 單位長度牽引件重量(Kg/m) | 26.2 | 27.6 | 31.1 | 32.7 | 41.0 | 43.8 | 49.2 | 53.1 | |
| 料斗運行速度(m/s) | 1.4 | 1.5 | |||||||
| 傳動齒輪轉數(min-1) | 42.5 | 37.6 | 35.8 | 31.8 | |||||
| 輸送物料**塊度(mm) | 35 | 40 | 50 | 60 | |||||
NE型技術規范見下表;
| 型號 | 輸送能力 （米3/時） | 斗速 （米/秒） | 主軸轉速 （轉/分） | 物料粒度 （毫米） | 料斗 | ||
| 容積（升） | 斗寬（毫米） | 斗距（毫米） | |||||
| NE15 | 15 | 0.5 | 15.54 | <40 | 2.5 | 250 | 203 |
| NE30 | 32 | 16.45 | <50 | 7.8 | 300 | 305 | |
| NE50 | 60 | 16.45 | <50 | 15.7 | 300 | 305 | |
| NE100 | 110 | 14.13 | <70 | 35 | 400 | 400 | |
| NE150 | 170 | 14.13 | <70 | 52.2 | 600 | 400 | |
| NE200 | 210 | 10.9 | <100 | 84.6 | 600 | 500 | |
| NE300 | 320 | 10.9 | <100 | 127.5 | 600 | 500 | |
