皮帶輸送機
直接聯系
新鄉市先鋒振動機械有限公司
河南
面議
先鋒
皮帶輸送機
1001
皮帶輸送機特點
★采用波紋擋邊和橫隔板的輸送帶，輸送傾角可達90°；
★結構簡單，各主要部件均可與通用輸送帶通用，為使用、維護帶來方便；
★銜接方便?？稍跈C頭和機尾設置任意長度的水平輸送段，便于和其它設備銜接；
★輸送量大。由于輸送帶具有波紋擋邊，其裝載端面增大，在相同傾角時，比通用帶式輸送機的輸送量大；
★運行平穩可靠，其可靠度與通用帶式輸送機幾乎相等；噪聲小。由于輸送部件在托輥上運動，其噪聲可忽略；
★能耗小。由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，總裝機功率相比同輸送量的其它輸送設備顯著降低。

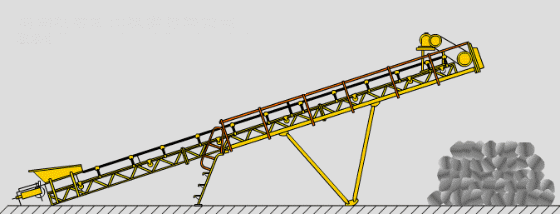

皮帶輸送機工作原理
帶式輸送機主要由頭部傳動裝置，尾部拉緊裝置和輸送膠帶構成。其牽引構件和承載構件是一條無端的膠帶，膠帶繞在機架兩端的傳動滾筒和改向滾筒上，尾部有張緊裝置張緊，在沿膠帶長度方向上用托輥支撐，構成封閉循環回路。當驅動裝置驅動傳動滾筒回轉時，由傳動滾筒與膠帶間的摩擦力帶動膠帶運行。被輸送物料一般由導料槽加至膠帶上，物料隨著膠帶的移動被運送到頭部的卸料裝置進行卸料。

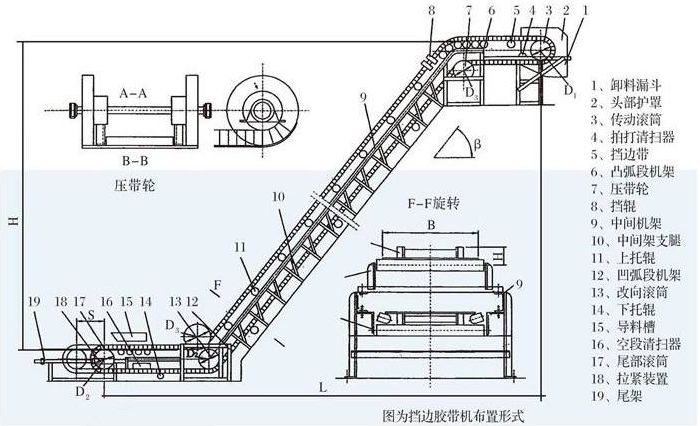

大傾角帶式輸送機由尾部拉緊裝置、尾部壓帶裝置、中部支架、托輥裝置、擋邊輸送帶、頭部傳動裝置、空段清掃器、防跑偏裝置、下料溜槽等部件組成。
★皮帶采用波紋擋邊輸送帶，在皮帶機中起牽引和承載作用，擋邊、橫隔板和基帶形成輸送物料的“閘”形容器，從而實現≤90°的大角度輸送。
★尾架裝置包含尾部壓帶裝置、轉向滾筒、導料槽、尾架、螺旋拉緊裝置和緩沖托輥：尾部壓帶裝置保證了皮帶機在工作中皮帶的穩定運行，避免皮帶跑偏；導料槽保證物料落入皮帶中心；緩沖托輥減少物料對皮帶的沖擊，延長皮帶使用壽命；螺旋拉緊裝置保證皮帶達到需要的張力，防止在電動滾筒上打滑；尾架支撐起整個尾部裝置。
★托輥：托輥用來支承輸送帶和其上的物料并使之穩定運行。上部為槽形前傾上托輥，間距1m，下部為平行下托輥，能有效的防止輸送機在空段部分波形帶的偏移，間距1.5m，在凸弧段的托輥間距通過計算決定。為了防止輸送帶跑偏而影響運轉，一般每隔10組槽形前傾上托輥、平行下托輥設置槽形及平行上、下調心托輥一組。受料處設有橡膠緩沖托輥，緩沖托輥的間距500mm。
★空段清掃器：用來清掃粘在輸送帶非承載面上的粘著物。防止物料卡在尾部滾筒里。因此一般在現場安裝時將它焊接在滾筒前方的中間架上，使它的刮板與輸送帶的下分支接觸。
★彈簧清掃器：用來清掃粘在輸送帶承載面上的粘著物。防止帶上的粘著物污染環境和引起輸送帶跑偏。在現場安裝時將它焊接在卸料滾筒下方的機架上。
皮帶輸送機技術參數
型號 | 基帶寬B （mm） | 擋邊高H （mm） | 橫隔板間距 （mm） | 帶速v （m/s） | 傾角β （°） | 輸送量Q （m3/h） | 被輸送物料塊度 （mm） | 功率N （kW） |
DJ500 | 500 | 80 |
126～252 | 0.8～2.0 | 30～90 | 84 | 100 | 1.5～18.5 |
100 | 112 | |||||||
120 | 126～378 | 138 | ||||||
DJ650 | 650 | 80 |
126～252 | 0.8～2.0 | 156 | 140 | 1.5～22 | |
100 | 172 | |||||||
120 | 126～378 | 186 | ||||||
DJ800 | 800 | 80 |
126～252 | 0.8～2.0 | 186 | 180 | 2.2～45 | |
100 | 318 | |||||||
120 | 126～378 | 360 |
