LPG5000
直接聯系
常州新馬干燥工程有限公司
江蘇省常州市
5-10萬元
新馬干燥
LPG5000
3127
多種
優質、高效、低能耗
醫藥、食品、化工等行業
陜西寶迪肉類食品有限公司、威海益合元生物科技有限公司、南昌寶迪農業科技股份有限公司、溧陽杰隆酵母科技有限公司、福建和泉生物科技有限公司
常州新馬干燥工程有限公司

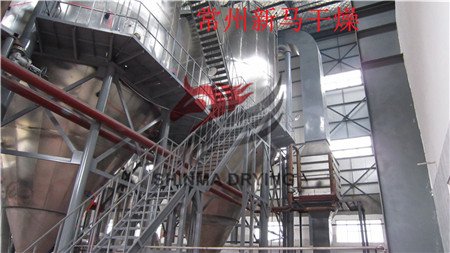

常州新馬干燥LPG5000型噴霧干燥機組設備系統參數
處理量 | 約5000Kg/h | 塔徑/塔高 | 10M(外徑)/24.5M（含塔護欄） |
操作溫度 | 進溫160℃/出溫90℃ | 霧化器 LPG-5000 | 轉速11500rpm 盤徑210mm |
裝機功率 | 傳動453.2KW，電加熱990Kw | ||
蒸汽耗量 | 7600~8000Kg/h | 熱水耗量 | 2000kg/次（升溫平衡及清洗時用） |
干燥系統形式 | 開式循環系統 | 供料方式 | 螺桿泵穩定送料 |
熱風接觸方式 | 并流方式 | 熱源方式 | 蒸汽+電補償加熱 |
除塵方式 | 塔底+旋風+水沫除塵 | 霧化方式 | 離心式霧化 |
控制方式 | 人機界面+PLC程序控制，實時顯示工作狀態，輸入輸出模塊數據在線采集，系統顯示控制溫度、塔內壓力、壓差、霧化器轉速、料泵轉速，超溫、超壓報警；霧化器變頻調速；密碼權限設置，防止誤改亂改參數；進、出風溫度模糊控制，誤差±1℃；進料量跟蹤出風溫度，實時采集出風溫度自動調節進料量速度，保證物料溫度和批次物料終水份恒定，提高產品品質；故障自診斷功能，顯示出現故障的具體部件，大大方便設備的日常維護維修，故障報警分3個級別：關鍵、一般和警告，系統會根據不同的故障原因做出相應的處理，顯示故障發生的時間和故障原因；PLC程序控制及互鎖，防止設備誤操作，保證設備安全穩定運行；設手動自動控制轉換器；控制柜設緊急停止按鈕，供緊急情形下能夠立即停機。 | ||
常州新馬干燥LPG5000型噴霧干燥機組特點
1、熱風蝸殼采用數螺旋線加速式的結構，大大增強了熱風與物料液滴的熱置換，并有序的旋流下降。而熱風分配器也結合了該技術的特點及要求，做到分配器的兩邊均有導風機構，并可任意調節角度，以控制熱風入塔時的切向角度，內側導風機構增加熱風的旋轉，強化該股熱風對霧化料膜的剪切力，使得熱風與料液充分接觸，強化兩者之間的換熱換質過程。
2、霧化器采用了變頻器調節霧化器的轉速以達到**霧化效果。采用高轉速電機驅動，主軸經齒輪箱增速至11500R.P.M，使得霧化盤線速度高達126.5m/s，確保霧化效果。帶油壓數字自動檢測安全保護裝置，主軸配有水冷系統，風冷裝置，保證主軸不受高溫而變形。并配有空氣密封裝置，確保無漏油現象。
3、調整了塔錐體的錐度，由常規的夾角 60°調整至54°，充分考慮物料在錐體下料時的順暢。
4、設計了塔內多套照明裝置及觀察清洗門和人孔，方便員工觀察及客戶參觀。
5、管道、旋風裝有快裝式清洗口，方便設備的清洗。
