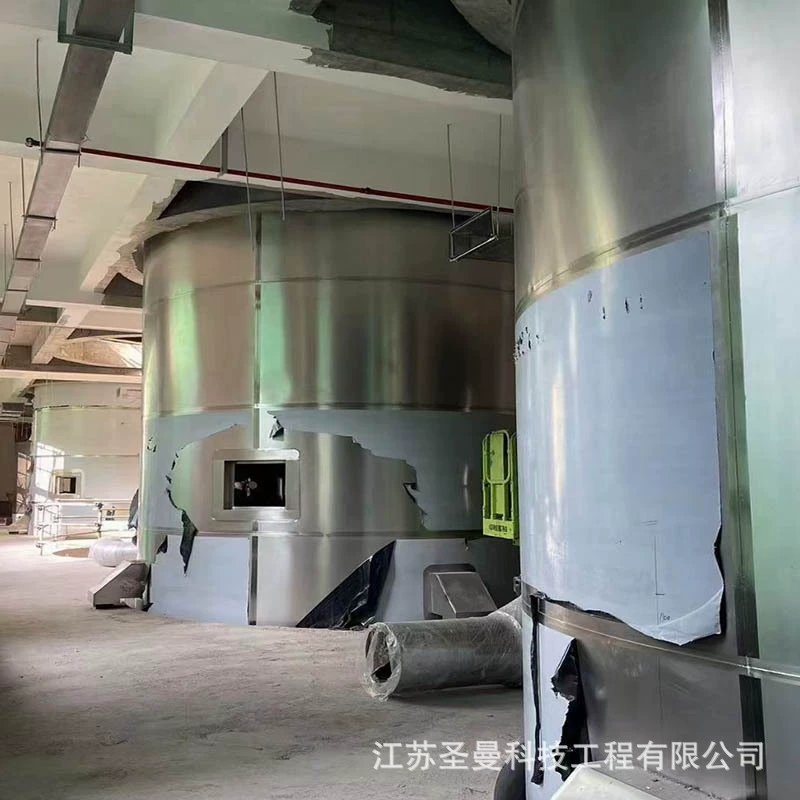

ZLPG-180中藥噴霧干燥機
配置電加熱及蒸汽加熱雙重加熱系統，蒸汽加熱為主，使用電加熱自動補償。蒸汽換熱器耐壓10bar,蒸汽換熱管采用不銹鋼制作，加熱系統要求設計制造便于拆卸檢修
進風管道采用SUS304材質，法蘭連接，表面拉絲處理，焊縫拋光。進風系統箱體至噴干機的風管需進行套管保溫，采用5cm厚度石棉保溫，保溫外面表為大于0.7mm的不銹鋼板
進風系統箱體采用SUS304材質，整箱體采用5cm厚度石棉保溫，保溫層采用1.2mm厚度的SUS304板密封，接縫處滿焊處理，焊縫拋光，表面拉絲處理
主塔內壁及與干粉接觸的管道全部采用SU304不銹鋼并采用機械拋光方式，內表面粗糙度Ra ≤0.4μm，塔體內壁外側采用加強筋焊接技術，確保塔體牢固，塔體外表面采用SUS304材質，外包全焊接覆層，表面拉絲亞光處理
旋風分離器材質為SUS304，內壁機械拋光，內表面粗糙度Ra ≤0.4μm，無死角。旋風分離器兩端的壓力顯示，在出料區配備出料接口可與甲方的物料桶直接連接
排風管道要求材質為SUS304,無需保溫,管道厚度不小于2mm，焊縫機械拋光
電氣控制箱安裝在噴干機區域內，箱體要求2mm厚度冷軋鋼板，機械折彎，焊縫機械拋光，內外表面噴塑處理（德國威圖或者仿制）
配電箱內布線采用線槽，每個接線端編號并在電氣圖中一一對應
系統控制采用PLC控制器，可在線顯示各部位模擬工作圖，并顯示各部件轉速、溫度、風速、流量等參數，各參數可在屏上自行設定，觸摸屏尺寸10.4英寸（彩色屏，10.4寸真彩）
送風風機、排風風機、風送排風機、霧化器、供料泵；采用三菱變頻器變頻調速，變頻器頻率觸摸屏顯示、調節，記錄頻率
電氣要求：開關電源、控制按鈕、斷路器、接觸器、繼電器等采用施耐德品牌
所有氣動元件、CIP在線清洗閥門采用登意品牌
PLC、擴展模塊采用西門子S7-200，觸摸屏采用10.4寸真彩
溫度傳感器采用上海自動化儀表三廠、壓力傳感器、壓差計采用美國杜威品牌
初、中、高效過濾器采用合肥或蘇凈品牌
CIP清洗泵采用美國ITT或德國瓦諾品牌
塔體清洗器采用：Spraying Systems
管路噴淋球：彈出式噴嘴360°全方位清洗
物料泵采用上海或杭州藥品級螺桿泵
