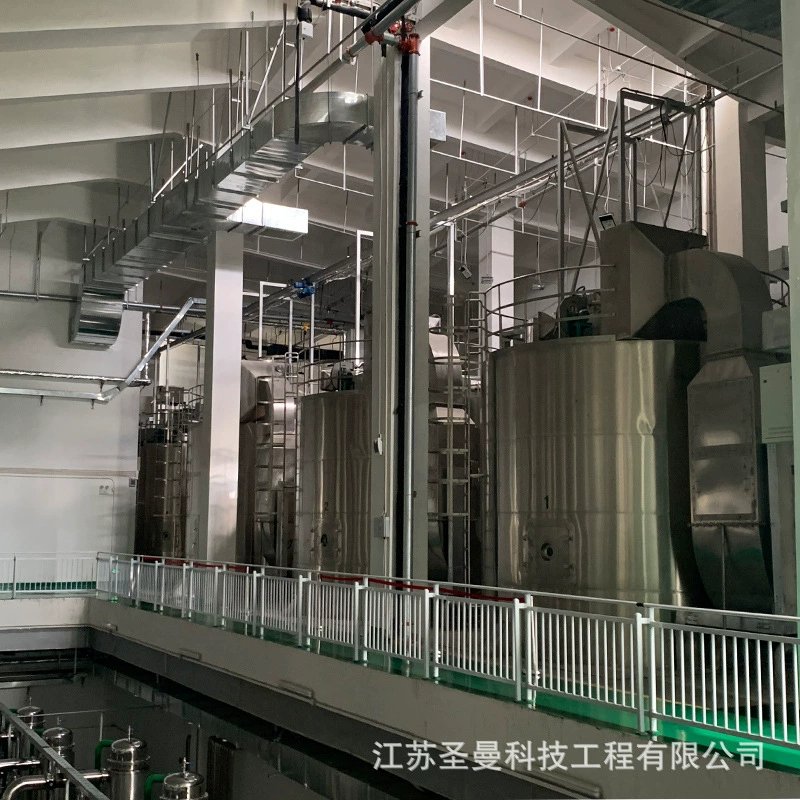

200Kg/h提取液噴霧干燥機組
本系統主要用于浸膏的干燥，浸膏經濃縮后，密度至1.15-1.20g/ml左右，用緩沖加熱罐加熱后，用泵輸送至噴霧干燥機組進行干燥，空氣經過過濾和加熱，進入干燥器頂部空氣分配器，熱空氣呈螺旋狀均勻地進入干燥室，料液經塔體頂部的高速離心霧化器，旋轉噴霧成極細微的霧狀液珠，與熱空氣并流接觸，在極短的時間內可干燥為成品。成品連續地由旋風分離器中輸出，廢氣由風機排空。
系統配置描述
初選型： 噴霧干燥機組（料處理量：200Kg/h） 2套
空氣過濾系統： 初、中、高溫高效空氣過濾器，壓差顯示
加熱系統：蒸汽+電加熱
介質循環系統： 送、引風機開式循環
供料系統： 螺桿泵（耐弛泵），或同等品牌
附壁粉塵清除系統： 回轉吹掃裝置
除塵系統： 二級旋風分離除塵+水膜除塵器
塔壁溫度調節形式： 塔壁夾套風冷冷壁
控制系統： 人機界面+PLC程序控制
5 技術要求
5.1 安裝要求
5.1.1安裝方式：輔機可以不安裝在潔凈區內，主機進料口與收粉口必須滿足GMP要求。建筑物為鋼筋混凝土結構，保證機組能安裝在一層高6米，二層高8米的層高內，安裝空間根據設備本身要求可進行調整。
5.1.2賣方提供設備本體及附屬設施，提供設計圖紙、技術要求及安裝方案，并負責現場測試、安裝、驗證指導。
5.2技術要求
整機安裝必須滿足GMP要求。
供應商應在備注欄里填寫對每項需求說明的響應情況（Yes或No），未滿足或供應商可提供更先進、可靠的措施需附加詳細說明。
6用戶需求標準（URS）
6.1生產工藝要求
No. 要求Requirements 響應情況
URS001 噴霧干燥機生產能力：確保生產能力在設備提供的技術參數范圍內，料處理量：200Kg/h,并且設備生產能力不得低于設定生產能力的95%。
URS002 干燥成品含水量不得高于5%
URS003 產品收集效率≥95%，以麥芽糊精溶液為驗收標準。
URS004 生產過程不得出現粘壁、軟化、熔融甚至焦化現象，適應多產品的干燥。
URS005 進風溫度可調控，溫度調節精度±2℃
URS006 與物料接觸的傳動件采用良好密封或采用可靠的防漏滴裝置，杜絕水、油等污染藥物。
URS007 霧化器能根據不同的物料特性進行噴霧調節，在充分保證正常工作的前提下確保物料噴霧直徑小于塔體直徑。
URS008 直接接觸物料的空氣經凈化過濾處理后，空氣潔凈度不得低于D級標準。
URS009 系統排風須考慮倒灌設計，并且排風符合環保排風標準，或采取可行的捕塵裝置進行有效收集。
URS010 設備進出物料口須符合GMP要求（做為采購設備的*低標準），
URS011 高效過濾器安裝完畢后須做完整性測試，并出具合格報告。
URS012 為防止物料在塔內壁形成粘壁和附壁，系統配置旋轉氣掃裝置，氣掃配置高壓風機，電加熱器及高效過濾器。
URS013 為保護物料，防止物料高溫軟化和色澤加深，塔壁采用冷壁風技術，設置冷風夾套，并將預熱進行回收利用。
