250629-48
直接聯系
江蘇圣曼科技工程有限公司
常州
70-80萬元
江蘇圣曼
250629-48
67

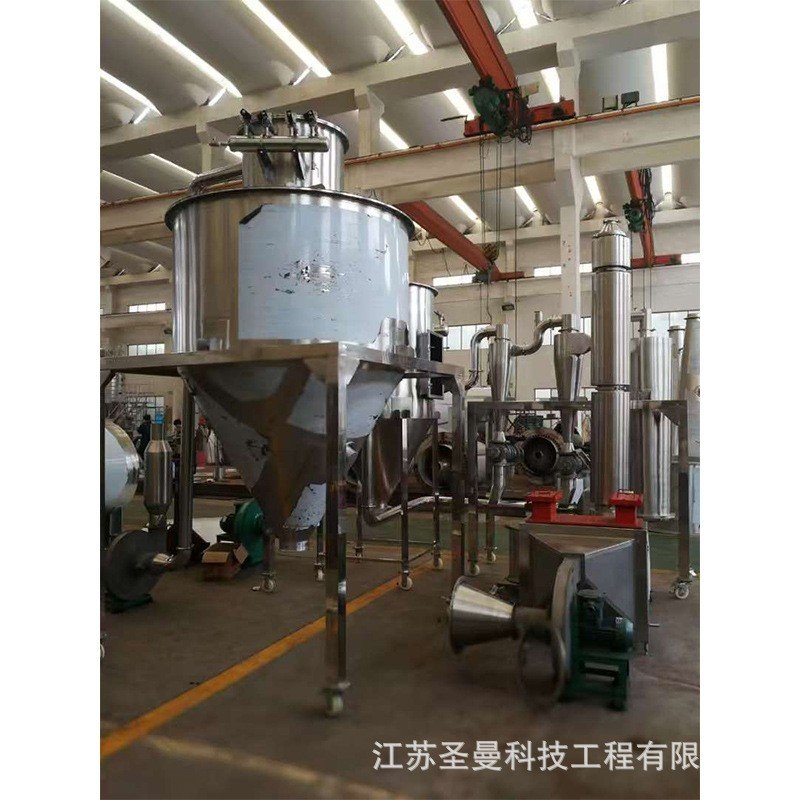

25kg/h開式噴干塔
本招標文件包括噴霧干燥設備（1套）。本招標文件只提出了需處理的蒸發量及處理后物料達到的低標準，要求投標廠家投標時提供完整、詳細的工藝設計、工藝流程布置設計、設備選型（包含設備、管道、控制儀器儀表、自控系統等）并對整個系統的設備的設計、制造、運輸、保溫防腐安裝調試（包括框架、管路、電器儀表等外購件）進行分項報價和總報價。同時預計系統達到額定處理量的運行費用（不包括人工費）。
注：本項目為交鑰匙工程。
設計、施工安裝、調試運行過程中均應體現安全、環保的理念。
二、標的內容、技術要求
（1）噴霧干燥機的水分蒸發能力25kg/h左右，二合一型號，既裝配有離心霧化器（變頻調速），又可安裝底噴噴槍，進行混合流式壓力噴霧作業，壓力噴頭選用美國斯普瑞品牌。系統包含過濾系統、加熱系統、送料系統、主機系統、收料系統、除塵系統和PLC控制系統。
（2）干燥塔直徑φ=2000mm，高度H=5400mm（按照廠房8米設計高度），能承受2000Pa的負壓，內壁為厚度為2mm的304拋光鏡面板，采用氬弧焊焊接。塔體外包為不銹鋼，中間為Q235型鋼骨架及厚度100mm的巖棉保溫。干燥室外頂為厚3mm的不銹鋼花紋板；
（3）壓力噴霧壓力**可達250MPa、流量：0.5m3/h；
（4）高速離心霧化器配備功率：2.2KW，轉速為：18500轉/分，變頻調速，**噴液量50kg/h；
（5）熱源為48KW的電加熱，鼓風機和引風機采用變頻調速。
（6）收料方式為：主塔+二級旋風+布袋除塵器。
（7）控制系統主要參數如進口溫度、干燥塔內溫度和出口溫度由數顯溫度表顯示調節，進風、干燥塔和出風配有壓差表，各點運行情況觀察使用方便；
（8）材質要求為內外SUS304不銹鋼。
