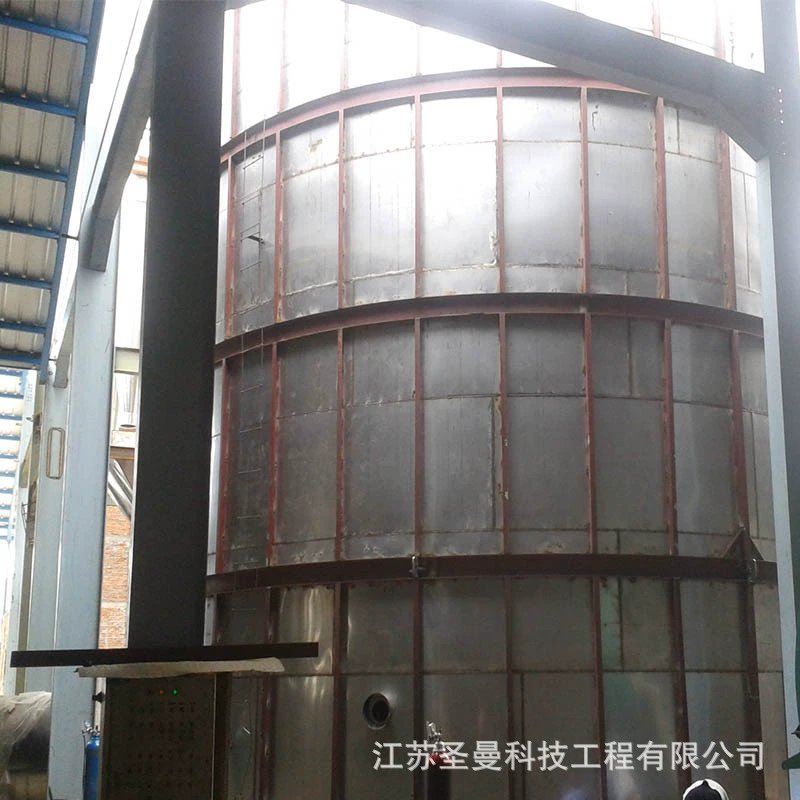

木質素黑液噴霧干燥塔1000kg
1、工藝簡述
利用亞銨法制漿過程中產生的黑液或黃液，經過蒸發濃縮至固含量50%左右，直接進行噴霧干燥得到木質素干粉，進行包裝。
2、料液及成品基本參數
料漿 | 濃度 | 50% |
溫度 | ≥90℃ | |
比重 | 1.30 | |
pH值 | 5.8左右 | |
粘度 | 100cp左右 | |
水不溶物 | ≤1% | |
成品 | 溫度 | ≤40℃ |
水分 | 1～3% | |
性狀 | 粉狀100目篩網通過率≥95% | |
吸水性 | 極強 | |
比重 | 0.35 |
3、生產線基本要求
3.1每條線每小時產量大于4噸，年產量大于3萬噸，共計兩套生產線；
3.2直燃式燃煤熱風爐烘干水量≥4噸/小時，自帶除煤灰裝置；（四段沉降室）
3.3設備過流及物料接觸部件材質為316L不銹鋼；
3.4生產線各設備不得漏料，或造成車間內有大量粉塵，工作環境達到國家相關規定標準；
3.5尾氣處理系統，經過除塵、洗滌后顆粒物排放量必須小于50mg/Nm3；SO2含量小于300mg/Nm3滿足（DB37/2375—2013）要求。
3.6各設備啟動必須穩定，不得對其他設備造成沖擊；
3.7生產線能夠連續穩定運轉，生產穩定，主體設備穩定運行5年以上。
二、設備設計條件
1、工藝條件
1.1霧化方式：離心式
1.2霧滴與熱空氣接觸方式：并流式
1.3熱源和加熱方式：直燃式燃煤熱風爐
1.4熱風進塔溫度：～430℃
1.5出塔熱風溫度：90～110℃
1.6成品中煤灰含量：≤0.3%
1.7塔體保溫表面溫度：≤15°C環境溫度
1.8出料方式： 主塔+旋風收料器、主塔出料率≥70%，總收料率≥98%
1.9成品收集系統：配置轉輪空氣除濕器
2、設計氣象條件（標準）
2.1大氣壓力: 101.3KPa
2.2環境溫度：20℃
2.3相對濕度：65%（年均）
三、系統要求
1、產能：≥4噸/小時，出料成品溫度：＜40°C
2、3、加熱系統： 燃煤熱風爐
4、介質循環系統： 送、引風機開式循環
5、供料系統： 螺桿泵泵可調式自動供料
6、除塵系統：噴淋式水膜除塵
7、控制系統： 人機界面+PLC程序控制
8、系統供料泵及霧化器一用一備
