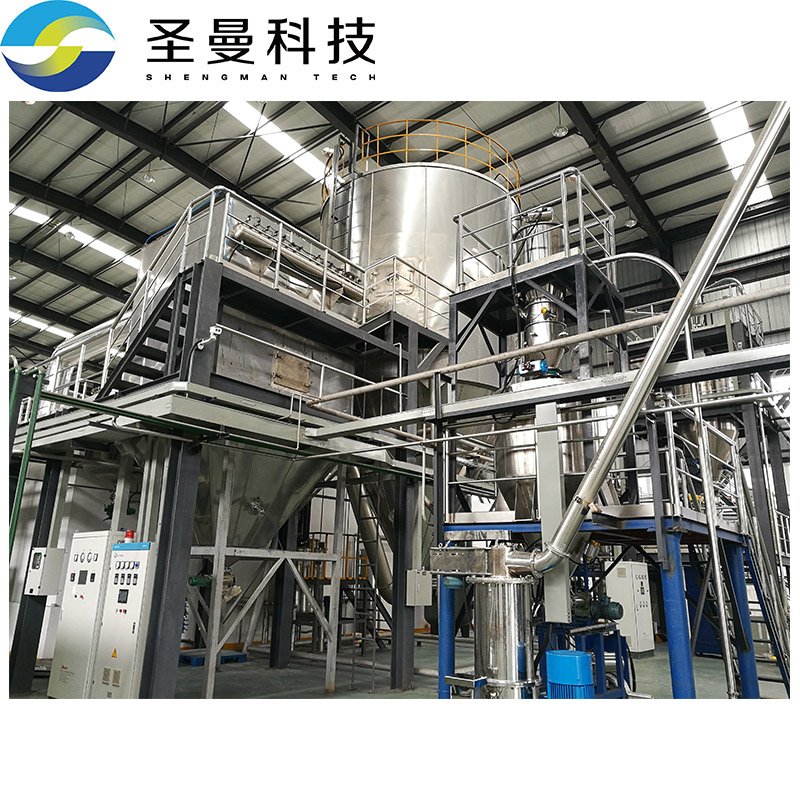

硫酸銨溶液噴霧干燥器1200Kg/h
1.4技術要求
1.4.1.設備運行方式、運行條件及參數
處理能力：2m3/h (共1套)
料液名稱：硫酸銨溶液
物料特性：40%硫酸銨溶液，密度1250 kg/m3，氯離子濃度40000ppm
噴霧干燥系統生產能力：2m3/h
蒸發水量：1200Kg/h 固體產量：800Kg/h《液體濃度降低產量下降》
料液溫度：≤55℃
霧化方式：離心式
霧滴和熱空氣接觸方式：并流式
熱源和加熱方式：鍋爐二次風
風源參數：275℃ -200pa
系統收料率：≥99.75%
物料含水率：≤1%
尾氣含塵量：≤200mg/NM3
尾氣處理方式：水噴淋填料型濕式除塵（投標方考慮引風機壓頭余量500pa）本系統不設高溫送風機，通過加大引風機壓頭來提供熱風所需動力。
設備間風道由投標方提供建議，招標方設計，設計完成后由投標方確認。
1.4.2.性能的基本要求
噴霧方式采用旋轉噴霧，噴霧裝置采用變頻控制。
塔體采用316L材質，噴霧裝置采用2205及以上材質；與干物料接觸部分采用304材質；引風機采用304材質。漿液泵為整臺全金屬離心泵，泵殼體、過流部件等接觸介質材料選用2507，葉輪材料選用2507軸套材料選用2205或2507，機械密封與軸套接觸材料選用2205或2507，葉輪鎖緊螺母材料選用2205.或2507。霧化送料泵設置2臺，一用一備。投標方考慮泵的流量及揚程余量。
引風機采用304材質。
旋風分離器下口設置旋轉卸料閥（位置與下料口直接相連）；在易堵塞的地方設手孔。
塔體底部*低點設排水點。
為防止堵料，塔體上應裝振打裝置。
塔體需設置3個溫度測點。
設備本體預留保溫構件，招標方保溫時無需另外增加構件。
干燥塔成組供貨，現場組裝。旋風分離器成品供貨。
1.4.3 對電動機的基本要求
1.4.3.1電動機的電壓
電動機的電壓規定如下：
額定值180kW及以上電動機的額定電壓為6kV，額定值180kW以下電動機的額定電壓為380V。
