產品介紹

產品的種類和適用范圍

1. LSGB系列滿管型壓電式渦街流量儀表

2. LSGB系列插入型壓電式渦街流量儀表

3. LSGE系列滿管型電容式渦街流量儀表

4. LSGE系列插入型電容式渦街流量儀表

5. LSGB系列電池供電型渦街流量儀表

6. 潛水型/分體型渦街流量儀表（協議訂貨）

7. 多功能曲線紀錄積算儀，帶 P/T 補償功能、中文液晶顯示

8. 智能流量積算儀，數碼管顯示

LUGB/E 型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.

工作原理

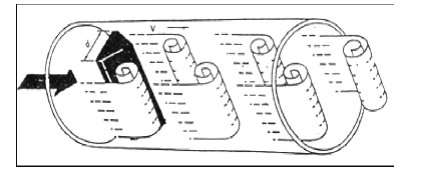

   在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

圖(一)

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f，被測介質來流的平均速度為 V，旋渦發生體迎流面寬度為d，表體通徑為 D，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f－發生體一側產生的卡門旋渦頻率St－斯特羅哈爾數（無量綱數） V－流體的平均流速

d－旋渦發生體的寬度

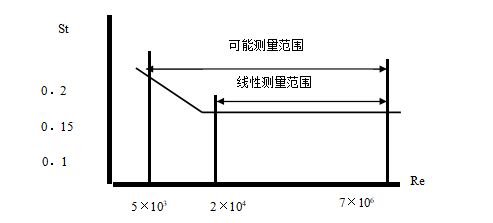

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數， 圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

圖（二）

R在曲線表中 St＝0.17 的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速，由流速 V 求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

                      K＝N/Q（1/m3） 公式（2） 式中：K＝儀表常數（1/m3）。

                         N＝脈沖個數

                                 Q＝體積流量（m3）
