FX41M
直接聯系
長沙米淇儀器設備有限公司.
長沙

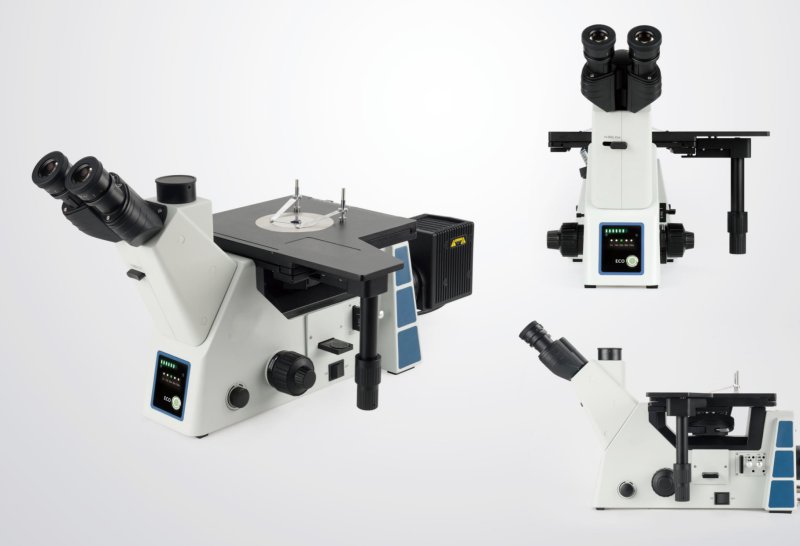

FX41M系列研究級倒置金相顯微鏡
研究級理想型倒置金相顯微鏡，操作更簡單，解決方案更多樣。
● 該機采用全新設計的無限遠光學系統，可廣泛應用于鑄造、冶煉、熱處理的研究，原材料檢驗或材料處理分析等多種檢測的倒置顯微鏡。
● 為滿足用戶長時間的觀察需求，F(xiàn)X-41M使用低手位操作模式，配備了360°旋轉雙目觀察筒，充分符合人體工程學觀察模式。
● 嚴格選用高透過率的鏡片和先進的鍍膜技術，能夠真實還原樣品的自然*彩。
● 半復消*差設計具有**的*差校正性能，提高了觀察圖像的襯度、清晰度。
每一個人性化的細節設計，都將您的研究帶往高品質、易操作的方向。
舒適而簡單的操作模式

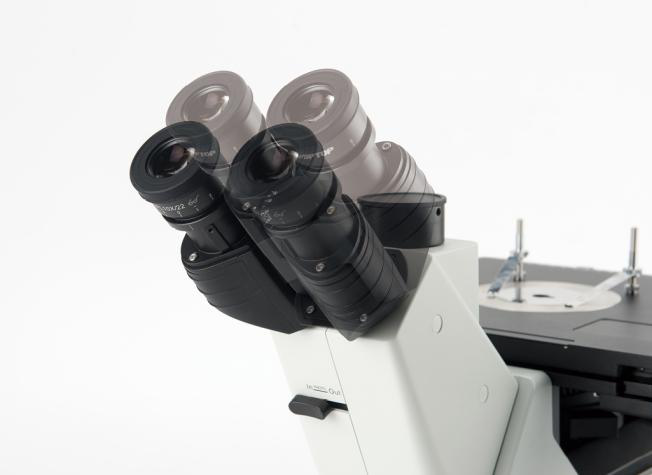

| ● 眾多科研工作者，在長達8 小時甚至十幾個小時的連續觀察后，不免感到眼睛和肢 體的疲勞。峰志儀器為減輕疲勞，提高效率為目標，配備高眼點360°旋轉式雙目觀察筒，無需依賴眼底提升器即可根據需求將眼點提升至30mm，即使在站立狀態下，也可輕松、快速的進行觀察。 |  |

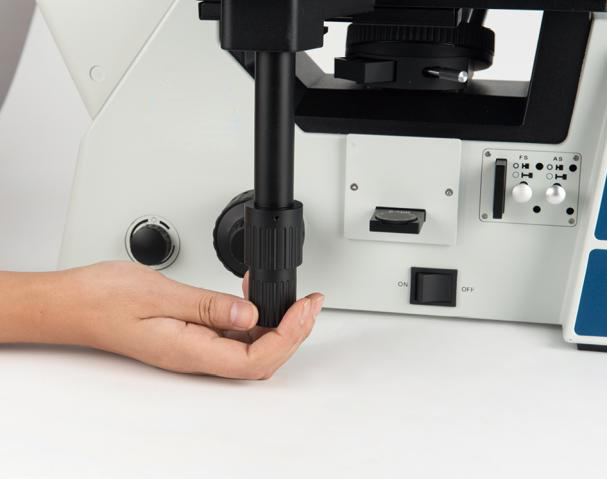

| ● 低手位操作模式，不必為長時間手肘懸空操作帶來酸痛感而擔憂，用戶在調焦過程中，可將手肘完全放在工作臺上，峰志致力于為用戶帶來舒適的操作體驗。 |  |
穩定而貼心的外觀設計

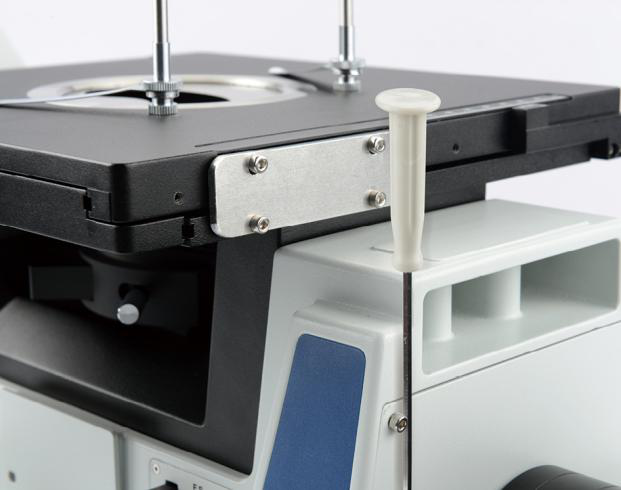

| ● FX-41M 機身采用全金屬鑄造，表面經防腐耐磨工藝處理，品質保證，堅實穩固。 ● 載物臺自帶移動鎖緊面板，有效避免在搬運過程中由于平臺慣性移動發生的碰撞。 |  |

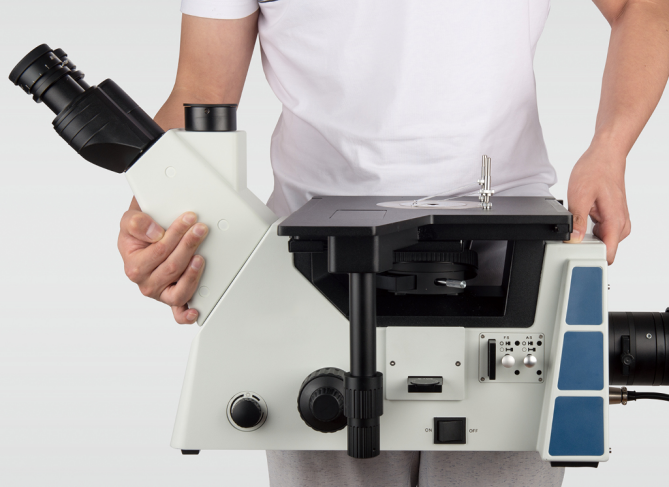

| ● 機身后部帶有搬運裝置，您可以輕松安全的進行儀器的移動 ；充分利用機身內置空間，放置儀器拆卸工具，通用于拆卸儀器的各主要部位，實用主義，收納便捷。 |  |
雙向線軌三層機械移動平臺 ● 配有240mm×250mm 大尺寸三層機械移動平臺，移動范圍50mm×50mm，可承載較厚且較大的樣品。平臺采用雙向線軌傳動，手感更舒適，操作更靈活。

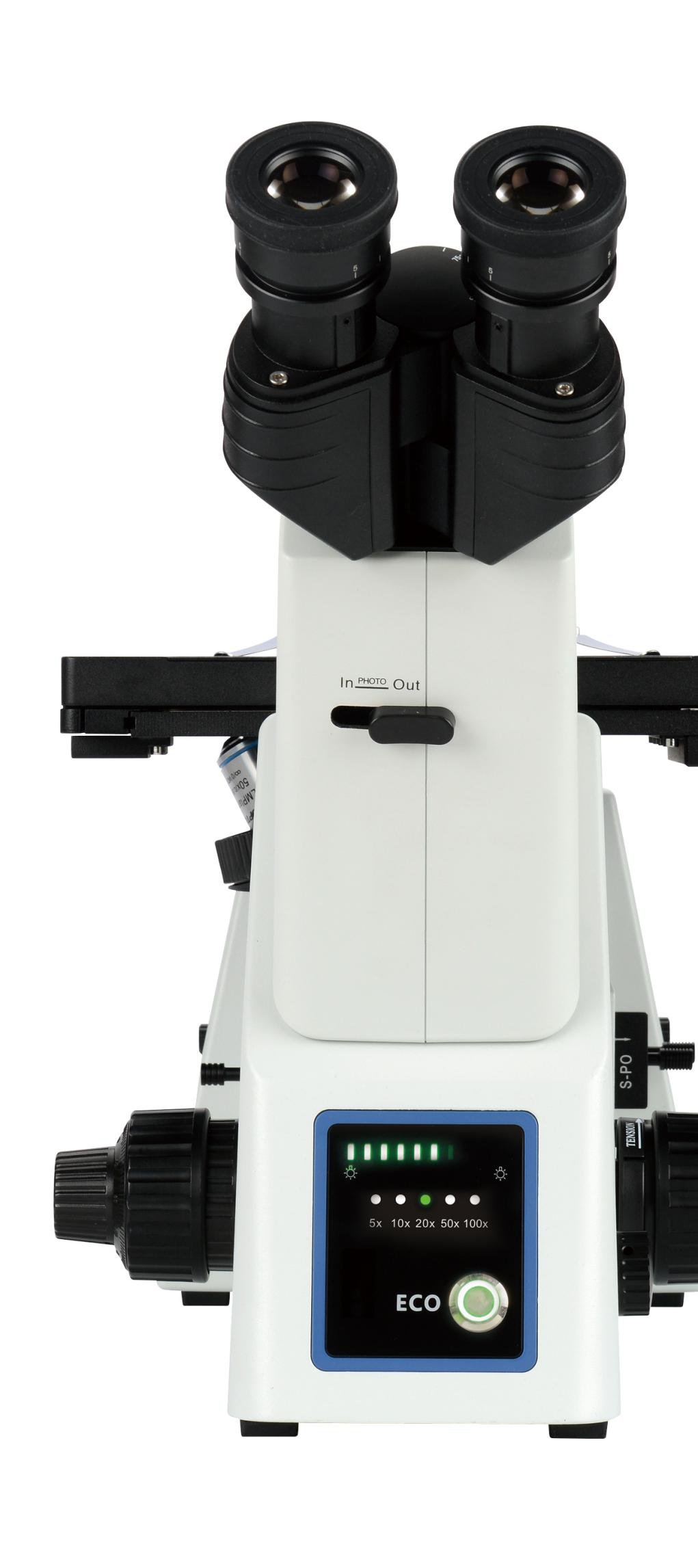

前置倍率顯示功能 ● 全新添加物鏡倍率顯示功能，通過內置倍率傳感器，將當前倍率顯示在儀器正前方，使研究工作更加便捷。標準配置五孔內定位明暗場轉換器，帶 DIC 滑槽。
全新智能 ECO 系統 ● 如果長時間的離開，或者遺忘關閉儀器，全新添加的的ECO紅外感應系統會自動關閉電源，當您再次返回時重新開啟，這項功能不僅可以節省能耗，而且可以延長儀器使用壽命。 |  |
全面涵蓋明場/暗場/簡易偏光/微分干涉等多種觀察方式適應多種研究需求。
| 高襯度暗視場觀察 | 簡易偏光觀察 | DIC 微分干涉觀察 |
● 暗場觀察，其充分利用了物鏡的孔徑角，能夠清晰的觀察到金相組織的雜質 ● 明暗場觀察切換拉桿位于機身左側， | ● 采用 360°旋轉式檢偏器可在不移動標 本的情況下，方便地觀察標本在不同偏 振角度光線下呈現的狀態。可在偏振系 統的基礎上加載全新研發的微分干涉器 ，建立諾曼爾斯基微分干涉襯比系統。 | ● 配置的微分干涉組件，可以將明視場觀察法中無法檢測到的高度差異，用增強的對比度以浮雕的形式表現出來，適用于檢測高度差異極其微小的樣品，包括金相組織、礦物、晶圓表面等。 |
 |  |  |

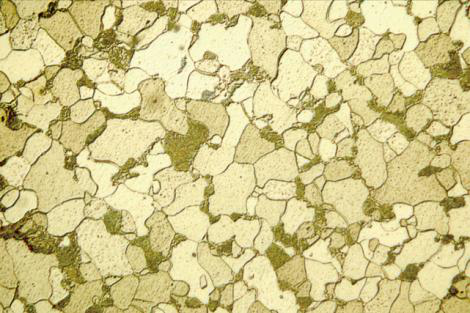

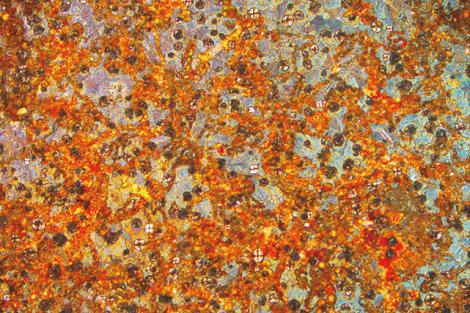

| PCB切片 暗場 | 金相組織 簡易偏光 | 金相組織 微分干涉 |
技術規格：
光學系統 ：無限遠*差校正光學系統
觀 察 頭： 三目觀察筒 ,45°傾斜 , 鉸鏈組可 360°旋轉 , 固定式目鏡筒 , 瞳距調節范圍 50-75mm,
兩檔式分光比 ：雙目 : 三目 =100:0 或 0:100
目 鏡：高眼點大視野平場目鏡 PL10X（Φ22mm）, 視度可調。
無限遠長距平場明暗場物鏡 ：LMPL5X /0.15BD DIC WD9.0
LMPL10X/0.30BD DIC WD9.0
LMPL20X/0.45BD DIC WD3.4
LMPLFL50X/0.55 BD WD7.5（無限遠長距明暗半復消*差物鏡）
物鏡轉換器 ：內定位 5 孔明暗場轉換器（帶 DIC 插槽），內置倍率傳感器
機 架： 反射明暗場金相機架 , 采用低手位粗微調同軸 , 粗調行程 9mm, 焦面向上 6.5mm, 向下 2.5mm,
微調精度 0.002mm, 帶有防止下滑的松緊調節手輪
帶明暗場切換裝置 , 帶可變視場光闌、孔徑光闌，中心均可調；帶濾*片插槽與偏光裝置插槽 ,
帶燈源亮度指示條,帶紅外感應和物鏡倍率顯示功能
載 物 臺： 三層機械移動平臺，平臺尺寸 ：240（W）×250（L），移動范圍 50×50mm，雙向線軌傳動，右手低手位控制
照明系統 ：采用外置式寬電壓變壓器 , 輸入 100-240V, 輸出 15V13.4A, 12V100W鹵素燈，亮度連續可調
偏光附件： 起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板
濾 * 鏡： LBD濾*鏡。
選配件：
目 鏡：高眼點大視野平場目鏡 PL10X/22mm, 視度可調，帶測微尺
高眼點大視野平場目鏡 PL15X/16mm, 視度可調
物 鏡：無限遠長距明暗半復消物鏡LMPLFL100X/0.80BD WD2.1
微分干涉 ：DIC 微分干涉組件
軟件配套：FMIA2021正版金相分析軟件系統、1200萬*像裝置、0.5X適配鏡接口、高精度測微尺。
FX-41M貼心的各項附件，滿足您工業檢測中多樣化的個性需求。

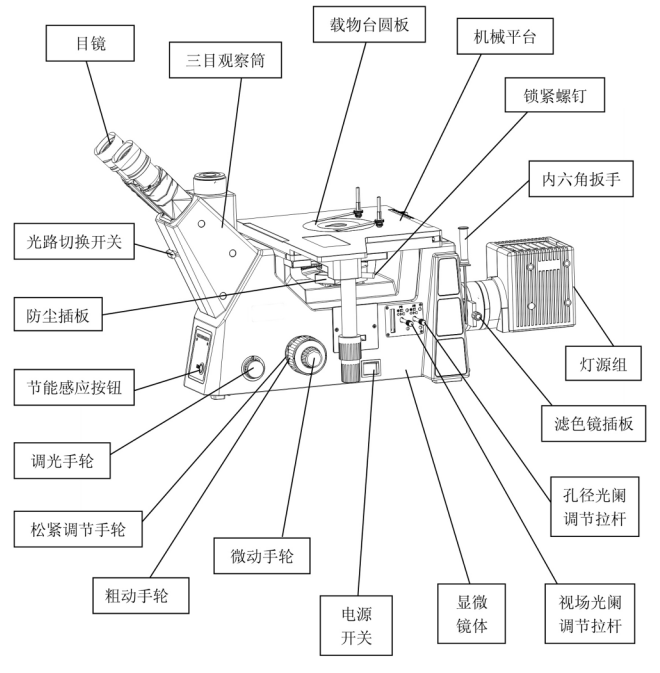

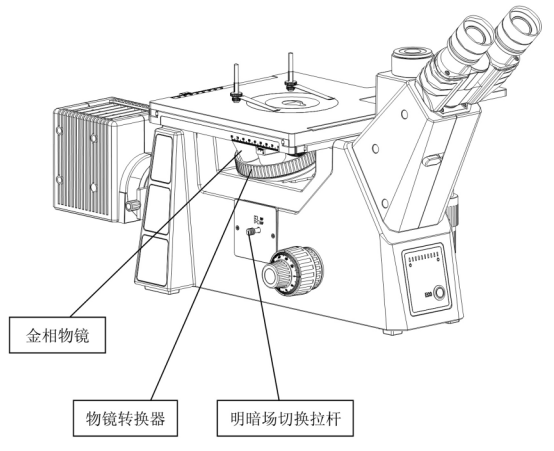

部件圖解：
外形尺寸：
