實驗型高精度氣流分級機組 TFJ-10系列

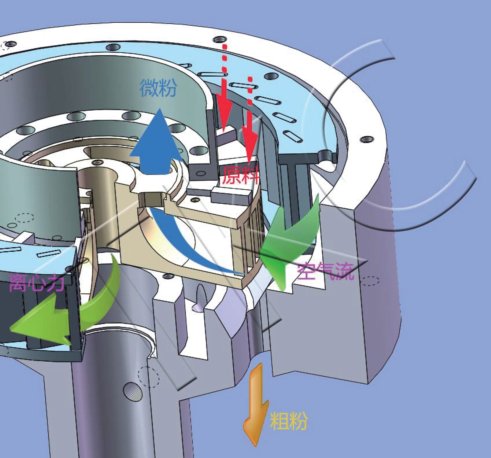

基本原理： 氣流分級機是一種氣流分級設備，分級機與 旋風分離器、除塵器、引風機組成一套分級系統。 物料在風機抽力作用下由分級機入料口隨上升 氣流高速運動至分級區，在高速旋轉的分級渦輪 產生的強大離心力作用下，使粗細物料分離，符 合粒徑要求的細顆粒通過分級輪葉片間隙進入 旋風分離器或除塵器收集，粗顆粒夾帶部分細顆 粒撞壁后速度消失，沿筒壁下降至二次風口處， 經二次風的強烈淘洗作用，使粗細顆粒分離，細 顆粒上升至分級區二次分級，粗顆粒下降至卸料 口處排出。 | 工作原理示意圖：
|

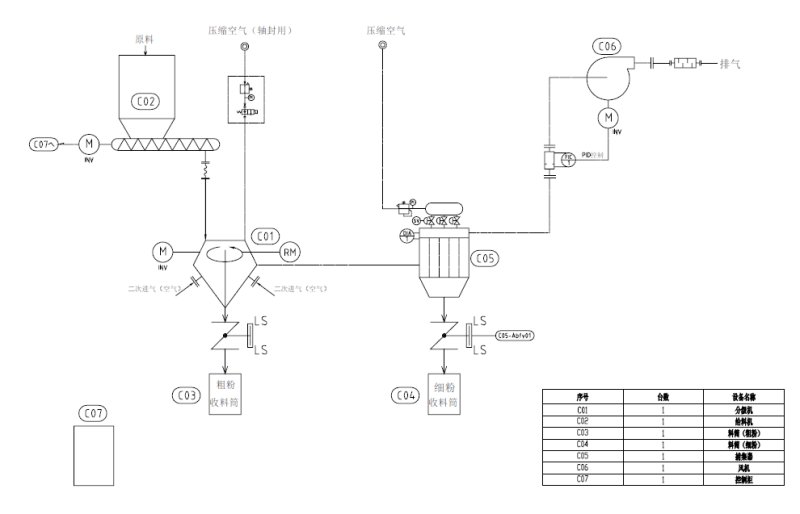

標準流程圖
|
特點：
① 研究/開發階段使用，設備整體都小型緊湊一體化設計
② 通過調節轉子的轉速以及空氣流量，可以滿足較寬廣范圍內分級點設置的可能
③ 通過試驗機型的選型，可以應用到放大選型
④ 易分解，清掃清洗，適用于實驗室高頻率的更換要求
技術參數：
螺桿加料機 | 加料范圍：1-5kg/hr，自潔螺桿， |
料倉容積：3L | |
0.55kw減速電機，380V | |
接粉部為SUS304材質 | |
分級機 | 型號：TFJ10 |
分級點：1-200um | |
處理量：0.5-5kg/hr | |
轉速：～12000rpm | |
旋風分離器
| 型號:TXF10 |
接粉部為SUS304材質，內拋光，外拉絲 | |
集塵器
| 過濾面積約 4平方 |
接粉部為SUS304材質，內拋光，外拉絲 | |
風機
| 功率：5.5kw |
空氣量：2m3/min | |
380v電源，頻率50hz | |
供電
| 主機功率 1.5kw；加料機 0.55kw |
風機功率：5.5kw | |
環境 | 室內，無漏水漏電場所 |
整機尺寸 | 長*寬*高2000*1200*2400（不含室外放置風機） |
