GEST-210
直接聯系
北京中科微納精密儀器有限公司
中國
1-5萬元
中科微納
GEST-210
2119
電阻率10-6—105Ω-cm
碳塊電阻測量儀是智能化、集成化、自動化程度于一體的自動測量儀器，能夠滿足多個標準規定的不同試樣尺寸、電流換向、電流切換、自動施加壓力及多組探針同時測量的儀器自動化儀器。
全自動炭塊電阻率測試儀
產品名稱：全自動炭塊電阻率測試儀
產品型號：GEST-210
參考標準：YST--63.2-2006 鋁用炭素材料檢測方法
GB/T 24525-2009 炭素材料電阻率測定方法
GB/T 24521-2018 炭素原料和焦炭電阻率測定方法
一、產品概述：

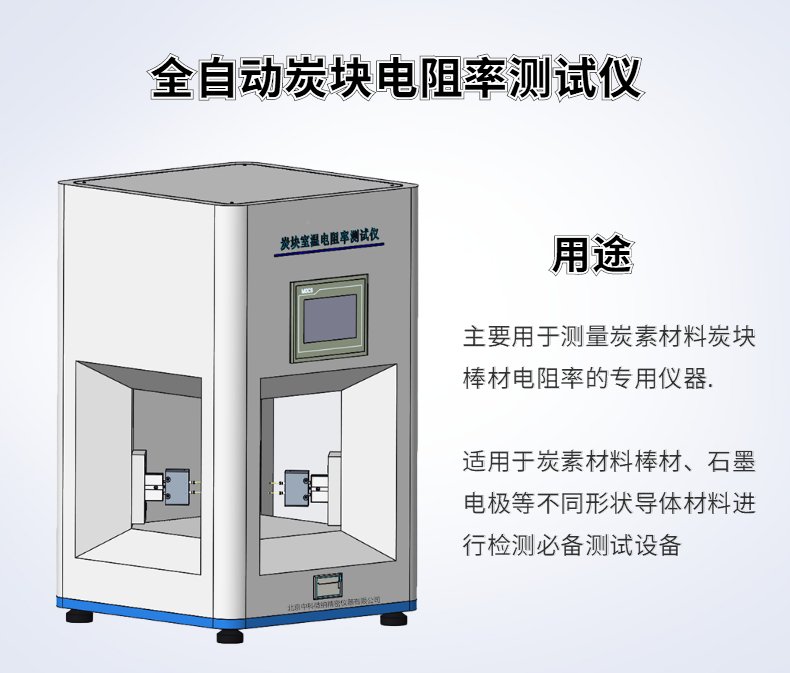

全自動炭塊電阻率測試儀主要用于測量炭素材料炭塊棒材電阻率的專用儀器.

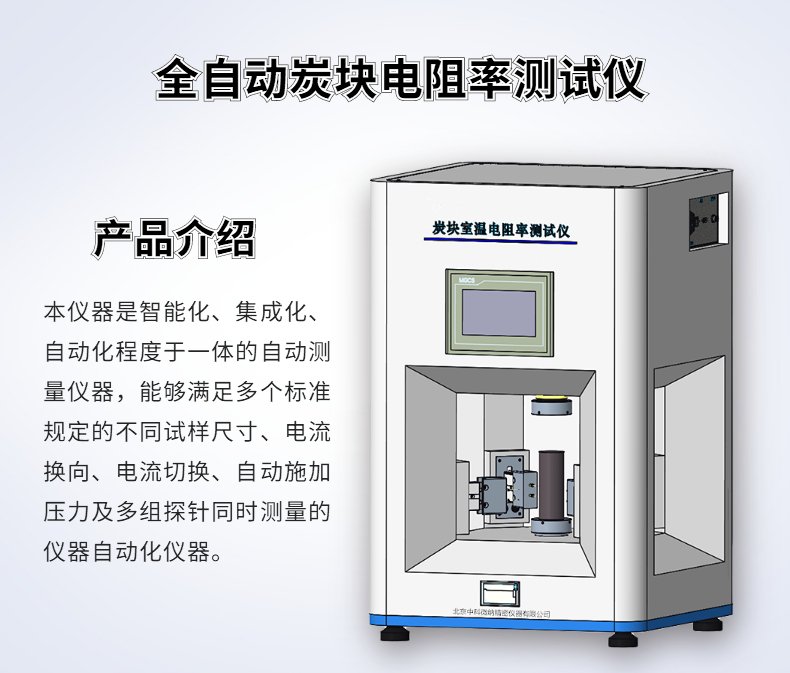

本儀器是智能化、集成化、自動化程度于一體的自動測量儀器，能夠滿足多個標準規定的不同試樣尺寸、電流換向、電流切換、自動施加壓力及多組探針同時測量的儀器自動化儀器。

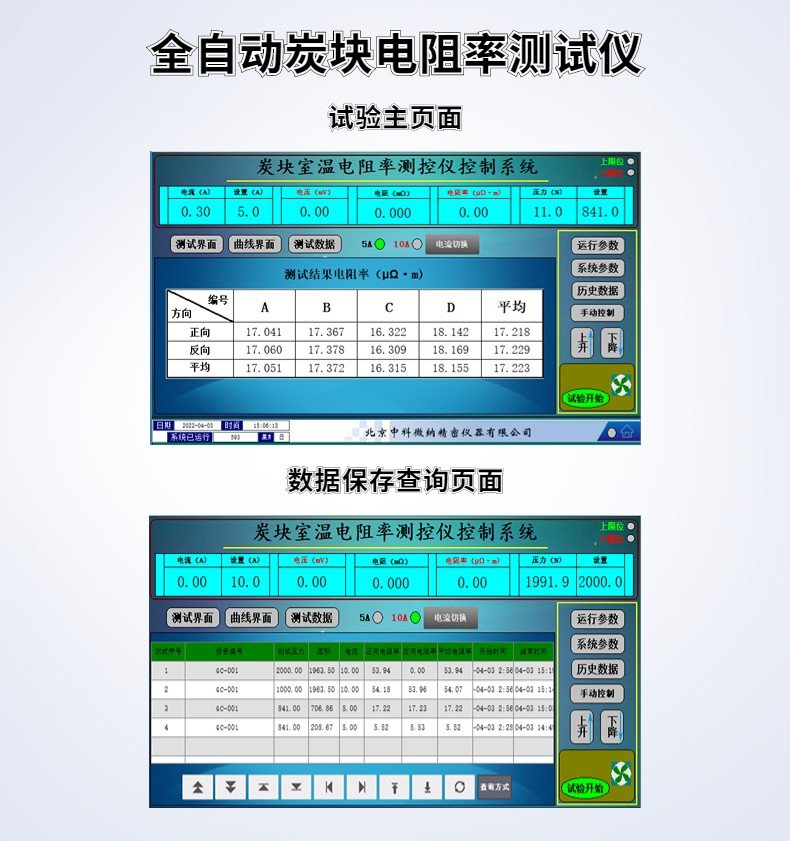

本儀器操作部分是7寸觸摸屏，核心控制部分有西門子PLC完成，自動加載由高精密伺服電機施壓，配備高精度傳感器和恒流源，配備微型打印機，無需外接氣源。

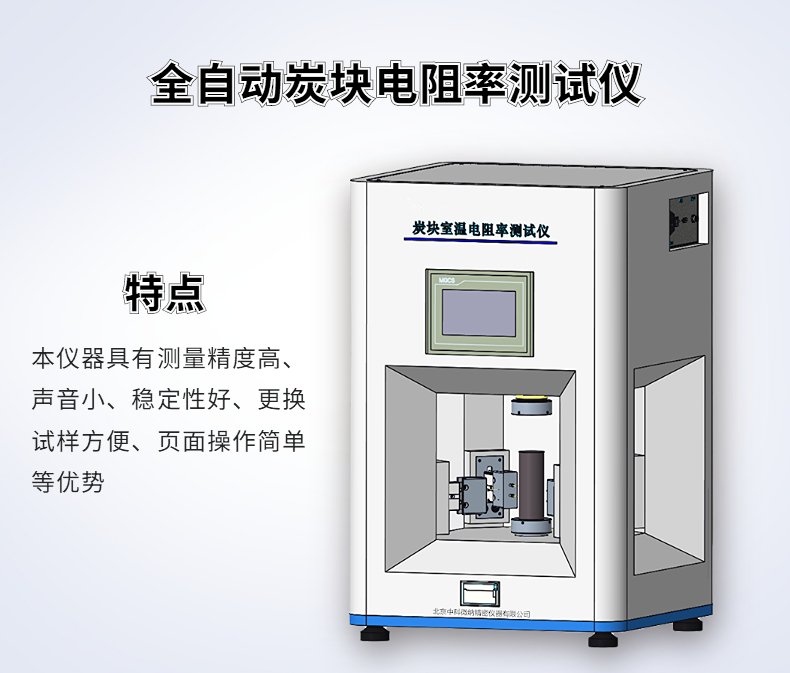

本儀器具有測量精度高、聲音小、穩定性好、更換試樣方便、頁面操作簡單等優勢
儀器適用于炭素材料棒材、石墨電極等不同形狀導體材料進行檢測測試設備。

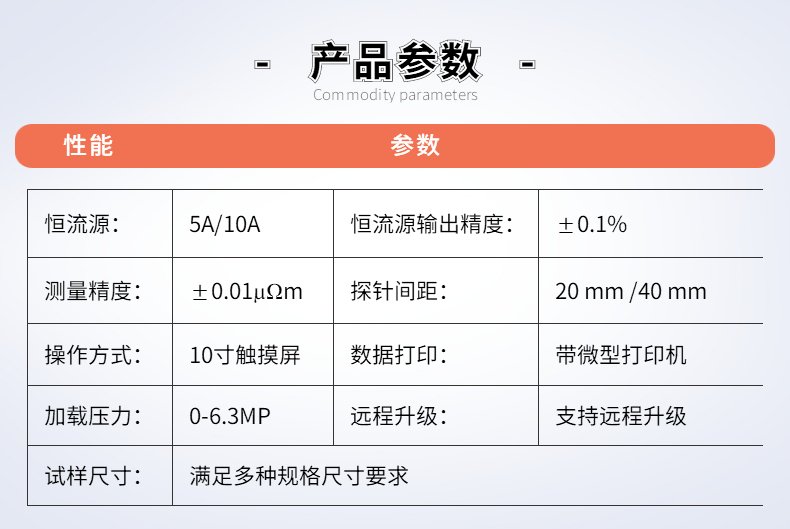

二、技術指標：
序號 | 名稱 | 參數 | 備注 |
1 | 恒流源 | 5A/10A | 可切換 |
2 | 恒流源輸出精度 | ±0.1% | |
3 | 測量精度 | ±0.01μΩm | |
4 | 試樣尺寸 | φ10mm-60mm 長度100 mm -180 mm | |
5 | 探針間距 | 50 mm /60 mm | |
6 | 探針與試樣接觸壓力 | ＞0.5N | |
7 | 探針組數 | 2組/4組 | 2組/4組可切換 |
8 | 操作方式 | 10寸觸摸屏 | |
9 | 數據打印 | 帶微型打印機 | |
10 | 加載壓力 | 0-6.3MP | 可設定 |
支承塊上試樣發生彎曲處的棱邊應倒成半徑為0.2mm±0.1mm的倒角。當4.7.1.2所規定尺寸的試樣用鉗具夾持使之與機架剛性相連時，a）支承塊上表面與試驗機參考水平面的平行度應在3/1000以內；b）試樣長軸與支承塊上表面應相互垂直，垂直度在士0.5°以內；c）缺口應面向錘體，并應與擺錘擺動面垂直，缺口的對稱面應與支承塊的上表面重合，兩者相差的大允許值為士0.1mm；d）當沖擊刃與試樣接觸時，沖擊刃的寬度應大于試樣寬度且與試樣在寬度方向完全接觸，沖擊刃應與試樣的長軸垂直，垂直度在士2°以內，在夾持好試樣的情況下,鉗具表面在水平方向和垂直方向的平行度都應在4/1000以內。15不應產生滑移。該要求既適用于連接到機架或沖擊錘上的夾具鉗口表面。
也適用于連接到橫梁上的夾具鉗口表面,夾具應設計成不影響試樣的斷裂。鉗口可以帶有鏗形鋸齒,鋸齒的尺寸應根據經驗選擇，以適合于試樣材料的硬度和韌性以及厚度。緊靠試驗部位的鋸齒鉗口的邊緣應有一個倒圓,該倒圓一直到*個鋸齒的邊緣。對于5型試樣（見ISO2004的表2和圖1）,只能采用嵌入式夾持，需要使用一副不同高度的帶切口的鉗口。試驗選擇的一副鉗口的高度應大于試樣的厚度，但小于其厚度的120%。夾好試樣后,試樣應位于擺錘擺動平面內，大允許誤差為±0.5mm。橫梁質量的大小取決于所用擺錘的能量。通過稱量確保橫梁質量符合表6的規定。為了減小金屬錘體沖擊金屬橫梁產生的跳動,建議橫梁用基本無沖擊彈性的材料制造。
已經發現韌性鋁是令人滿意的材料。a）橫梁的打擊面應與擺錘擺軸軸線在同一平面,與擺軸的平行度應在2/100以內；b）打擊面的中心應對稱于擺錘的擺動平面，大允許誤差為±0.5mm。擺錘的沖擊刃應是有30°±1°刃角的淬火鋼，并應倒成半徑R等于2mm±0.5mm的倒圓。這些尺寸可以用樣板檢査（見附錄E）
