粉體行業在線展覽
粉體行業在線展覽
Aode-303-5
直接聯系
丹東奧德儀器有限公司
丹東
1-5萬元
Aode-303-5
1810
5微米-5000微米米

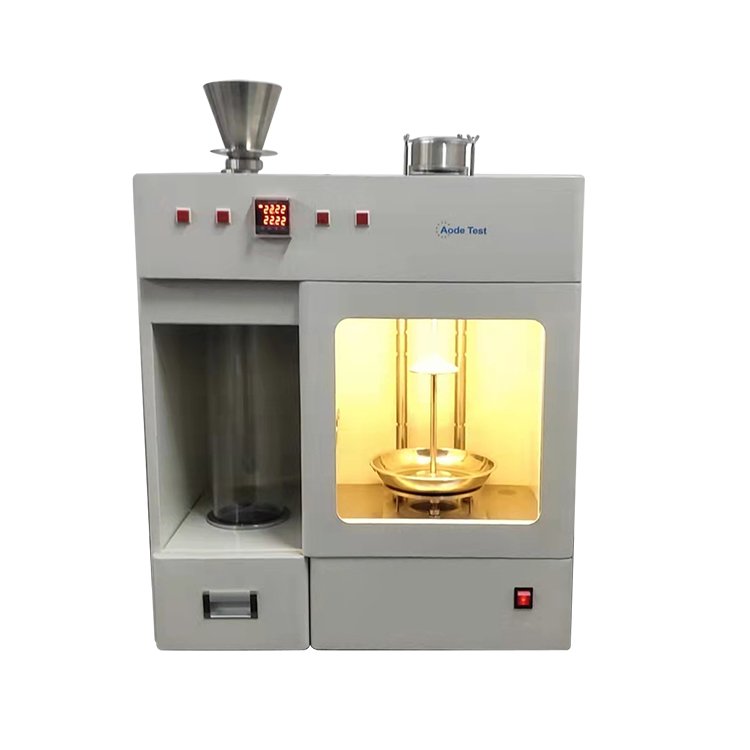

粉體綜合特性測試儀簡介
Aode-303型多功能粉體物理特性測試儀是丹東奧德技有限公司依據美國ASTM D6393-99標準（Standard Test Method for Bulk Solids Characterization by Carr Indices）的要求，并參考了中國國家標準GB/T 5162-2006/ ISO 3953:1993（金屬粉末 振實密度的測定）、GB/T 1482-2010（用標準漏斗法測定金屬粉末的流動性）、GB/T 1479.1-2010（金屬粉末松裝密度——漏斗法）、GB/T 16913.3-2008（自然堆積法松裝密度的測定）中主要技術指標的規定，研制的一種用于評價粉體綜合物理特性的測試儀器。
儀器參數
電源：208v 60HZ 50W
尺寸：35*68*60cm
測試項目：15 項。具體包括休止角、崩潰角、平板角、滑動角、分散度、振實密度、松裝密度、差角、壓縮度、
空隙率、凝集度、均齊度、霍爾流速、流動性指數、噴流性指數
依據標準：GB/T 31057.2-2018 GB/T 31057.3-2018 GB/T 16913-2008 4.5
GB/T 1479.1-2011 GB/T 5162-2006 美國標準：ASTM D6393-14
振實密度量筒測量范圍：100mL 50mL 25mL
休止角測量方法：量角器法
休止角測量角度范圍：0-90度
振實密度振幅調節范圍：1-15mm
由于粉體無論是處于靜止狀態還是流動狀態，都是一種兩相存在的體系。顆粒本身的特性以及顆粒之間相互摩擦將會產生一些特殊流動特性，研究這些特性對粉體加工、輸送、包裝、存儲等方面的工作具有重要意義。該儀器的特點是一機多用、測定條件靈活多樣、操作簡便、重復性好、適合多種標準等。該儀器的研制成功，為科研、工業生產等領域評價粉體綜合特性測試工作的普遍開展提供了一個新的手段。
該儀器可直接測試項目包括粉體的振實密度、松裝（堆積）密度、休止角、崩潰角、平板角、分散度等參數，通過上述測試數據的計算可得到差角、壓縮度、空隙率、均齊度、凝集度等指標，還能通過上述參數查表得到流動性指數、噴流性指數等卡爾指數參數。
測定項目的定義
振實密度：振實密度是指粉體裝填在特定容器后，在一定條件下對容器進行振動，從而破壞粉體中的空隙，使粉體處于緊密填充狀態后的密度，一般情況下粉體的振實密度小于粉體中單顆顆粒的真密度。
Aode-303型多功能粉體物理特性測試儀提供了美國ASTM D6393-99標準（卡爾指數）中規定的振實密度測定方法和國家標準（金屬粉末 振實密度的測定）GB/T 5162-2006/ ISO 3953:1993中規定的振實密度測定方法。
松裝密度：松裝密度是指粉體在規定條件下自然充滿特定容器后的密度，測試松裝密度時，不可施加額外的振動等外力。該指標對存儲容器和包裝袋的設計很重要。
Aode-303型多功能粉體物理特性測試儀提供了三種不同標準的測定方式：
美國ASTM D6393-99標準（卡爾指數）中規定的松裝密度測定方法；
國家標準GB 1479-2010（金屬粉末松裝密度——漏斗法）；
GB/T 16913.3-2008（自然堆積法松裝密度的測定）中規定的松裝密度測定方法。
休止角：粉體堆積層的自由表面，在靜平衡狀態下，與水平面形成的**角度叫做休止角。它是通過特定方式使粉體自然下落到特定平臺上形成的。休止角對粉體的流動性影響**，休止角越小，粉體的流動性越好。休止角也稱安息角、自然坡度角等。
Aode-303型多功能粉體物理特性測試儀提供了美國ASTM D6393-99標準（卡爾指數）中規定的測定方法。
崩潰角：給測量休止角的堆積粉體以一定的沖擊力，使其表面崩潰后，剩余粉體圓錐體的底角稱為崩潰角。
Aode-303型多功能粉體物理特性測試儀提供了美國ASTM D6393-99標準（卡爾指數）中規定的測定方法。
平板角（抹刀角）：將埋在粉體中的平板向上垂直提起，粉體在平板上的自由表面（斜面）和平板之間的夾角與受到震動后的夾角的平均值稱為平板角。在實際測量過程中，平板角是以平板提起后的角度和平板受到沖擊后除掉不穩定粉體的角度的平均值來表示的。平板角越小，粉體的流動性越強。一般地，平板角大于休止角。
Aode-303型多功能粉體物理特性測試儀提供了美國ASTM D6393-99標準（卡爾指數）中規定的測定方法。
分散度：是衡量粉體向各個方向分散、噴流或流態化的能力稱為分散度。測量方法是將10克試樣從一定高度落下后，測量接料盤外試樣占試樣總量的百分數。分散度與試樣的分散性、漂浮性和飛濺性有關。如果分散度超過50%，說明該樣品具有很強的飛濺傾向。
Aode-303型多功能粉體物理特性測試儀提供了美國ASTM D6393-99標準（卡爾指數）中規定的測定方法。
計算項目的定義：
差角：休止角與崩潰角之間差值稱為差角。差角越大，粉體的流動性與噴流性越強。
壓縮度：同一個試樣的振實密度與松裝密度之差與振實密度之比為壓縮度。壓縮度也稱為壓縮率。壓縮度越小，粉體的流動性越好。
空隙率：空隙率是指粉體中的空隙占整個粉體體積的百分比。空隙率因粉體的粒子形狀、排列結構、粒徑等因素的不同而變化。顆粒為球形時，粉體空隙率為40%左右；顆粒為超細或不規則形狀時，粉體空隙率為70-80%或更高。
凝集度：凝集度是粉體顆粒表面呈現的相互凝聚力的大小。一般干燥的粉體的凝集度小。
均齊度：是粉體凝集度的另一種表現形式，在粉體無法測得凝集度時，使用均齊度來表示粉體相互凝集力的大小。
流動性指數：流動性指數的計算方法是英國人Carr在60年代確定的。他對大量粉體進行測量后，用類似模糊數學中綜合平分的方法對定性的概念進行模糊量化。簡單地說，流動性指數是休止角、壓縮度、平板角、均齊度、凝集度等項指數的加權和。
噴流性指數：是衡量粉體物料產生粉塵難易程度的一種指標，也是一種衡量粉體被氣體液態化難易程度的一種方法。噴流性強的粉體易產生粉塵，同時也易被液態化。噴流性指數是流動性指數、崩潰角、差角、分散度四個物理指數化后的指標。
