XWJ型無堵塞紙漿泵
直接聯系
上海奔克環保科技有限公司
上海
面議
來瓦
XWJ型無堵塞紙漿泵
840
產品名稱：XWJ型無堵塞紙漿泵
流量范圍：25-400m3/h
揚程范圍：12.5-32m
使用溫度：-20℃～105℃
輸送介質：污水、清水、紙漿、
工作壓力：1.6MPa
過流材質：鑄鐵、不銹鋼
產品介紹
XWJ型無堵塞紙漿泵是一種節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精密軸承（D級精密）及優質軸材料等，
使用說明
XWJ型無堵塞紙漿泵起動前，應按以下要求進行檢査；
各螺栓是否己緊固；軸承室內是否已注入稀油(油位高為油標中心處)；
聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻；
電機轉向是否正確；
進口閥門是否全開；
出口閥門是否關閉；
密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3~0.5)kgf/c㎡
啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。)。
泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
當泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm)，*后擰緊各螺母。
泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
當泵需停用一段時間時，應排盡泵內積液，以便下次使用。

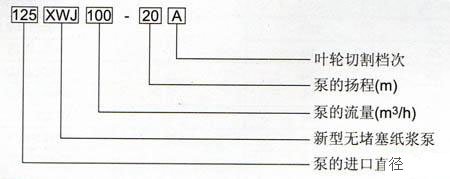

型號意義
![C616545944[1].jpg](/img/daily/2024/06/14/102741_480023_procont.jpg "102741_480023_procont.jpg")
性能參數
型號 | 流量 | 揚程 | 轉速 | 配套電機型號及功率 | |
80XWJ25-12.5 | 25 | 12.5 | 1450 | Y100L1-4/2.2 | |
A | 20 | 10 | Y90L-4/1.5 | ||
80XWJ25-20 | 25 | 20 | Y100L2-4/3 | ||
A | 20 | 16 | Y100L1-4/2.2 | ||
100XWJ50-20 | 50 | 20 | Y132S-4/5.5 | ||
A | 45 | 18 | Y112M-4/4 | ||
B | 40 | 16 | Y112M-4/4 | ||
100XWJ50-32 | 50 | 32 | Y160M-4/11 | ||
A | 40 | 26 | Y132S-4/5.5 | ||
125XWJ100-20 | 100 | 20 | Y160M-4/11 | ||
A | 90 | 18 | Y132M-4/7.5 | ||
B | 80 | 16 | Y132M-4/7.5 | ||
125XWJ100-32 | 100 | 32 | Y160L-4/15 | ||
A | 90 | 28 | Y160M-4/11 | ||
B | 80 | 26 | Y160M-4/11 | ||
150XWJ200-20 | 200 | 20 | Y180M-4/18.5 | ||
A | 180 | 18 | Y160L-4/15 | ||
B | 160 | 16 | Y160M-4/11 | ||
150XWJ200-32 | 200 | 32 | Y200L-4/30 | ||
A | 187 | 28 | Y180L-4/22 | ||
B | 170 | 24 | Y180M-4/18.5 | ||
200XWJ400-20 | 400 | 20 | Y225S-4/37 | ||
A | 380 | 18 | Y220L-4/30 | ||
B | 340 | 15 | Y180L-4/22 | ||
200XWJ400-32 | 400 | 32 | Y250M-4/55 | ||
A | 375 | 28 | Y225M-4/45 | ||
B | 340 | 24 | Y225S-4/37 | ||
