DSW不銹鋼臥式單級離心泵
752
產品名稱：DSW不銹鋼臥式單級離心泵
流量范圍：3.5～20 m3/h
揚程范圍：15～17M
使用溫度：-10℃- 85℃
輸送介質：清水 油 酸液 堿液
工作壓力：1.6MPa
過流材質：不銹鋼
產品概述
DSW系列不銹鋼泵是一種臥式單級離心泵，該泵與電機采用直聯式聯接，整體結構非常緊湊美觀，泵的過流部件全部采用304不銹鋼材料，可耐輕度腐蝕，泵的主要零部件采用薄板沖壓結構，具有重量輕的特點，泵配有螺紋進出水口，聯接方便，是一款F常現代的泵。
使用范圍
1、工、民用清水或其它液體的增壓、輸送
2、水循環系統
3、農業灌溉
4、污水處理設備配套
輸送介質
稀薄、干凈、非易燃易爆并不含固體顆粒和纖維的液體， 可輸送輕腐蝕性介質（與介質中氯離子含量、酸和堿的濃度、是否對橡膠和機械密封摩擦付材料產生腐蝕等情況有關），
所輸送介質的密度不能大于清水，粘度要接近于水。否則需配用大功率電機。
運行條件
液體溫度：-10℃至+85℃
環境溫度：Z高 +40℃
海拔：Z高1000m
z大工作壓力：8巴
安裝條件
泵應緊固在平穩的水平基座上
泵的安裝要保證泵在使用時不受系統管路張力的影響
為保證電機的正常運轉，泵要安裝在具有良好通風條件、并防冰凍的位置
電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害
性能參數表
型號規格 | 額定 流量 m3/h | 額定 揚程 m | 額定 功率 kw | 額定 電壓 v | 同步 轉速 r/min | 配管 內徑 mm | 材質 |
DSW60/0.37 | 3.5 | 15 | 0.37 | 380/220 | 3000 | 32/25 | 304 |
DSW60/0.55 | 3.5 | 20 | 0.55 | 380/220 | 3000 | 32/25 | 304 |
DSW60/0.75 | 3.5 | 25 | 0.75 | 380/220 | 3000 | 32/25 | 304 |
DSW100/0.75 | 6 | 14 | 0.55 | 380/220 | 3000 | 32/25 | 304 |
DSW100/1.1 | 6 | 23 | 1.1 | 380/220 | 3000 | 32/25 | 304 |
DSW160/0.75 | 10 | 13.5 | 0.75 | 380/220 | 3000 | 40/32 | 304 |
DSW160/1.1 | 10 | 17.5 | 1.1 | 380/220 | 3000 | 40/32 | 304 |
DSW250/1.1 | 15 | 13 | 1.1 | 380/220 | 3000 | 40/32 | 304 |
DSW250/1.5 | 15 | 19 | 1.5 | 380 | 3000 | 40/32 | 304 |
DSW250/2.2 | 15 | 24 | 2.2 | 380 | 3000 | 40/32 | 304 |
DSW330/1.5 | 20 | 14 | 1.5 | 380 | 3000 | 50/32 | 304 |
DSW330/2.2 | 20 | 17 | 2.2 | 380 | 3000 | 50/32 | 304 |

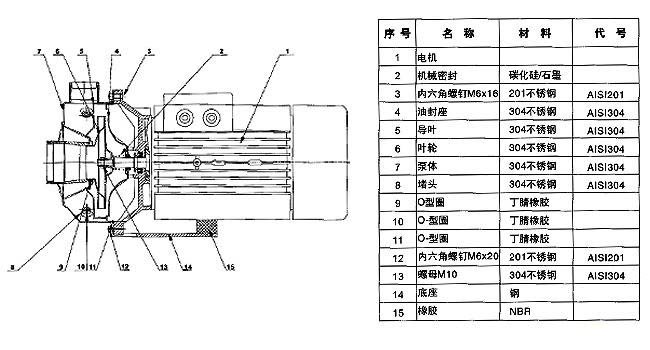

截面圖

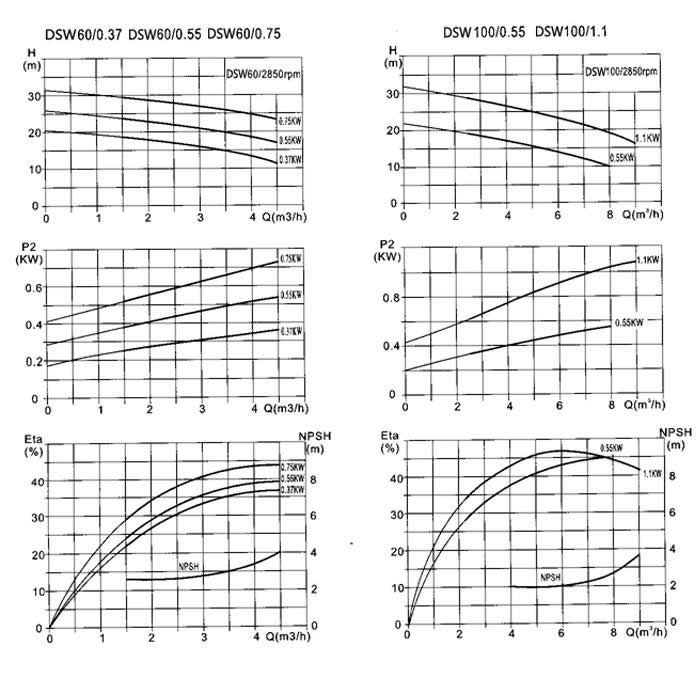

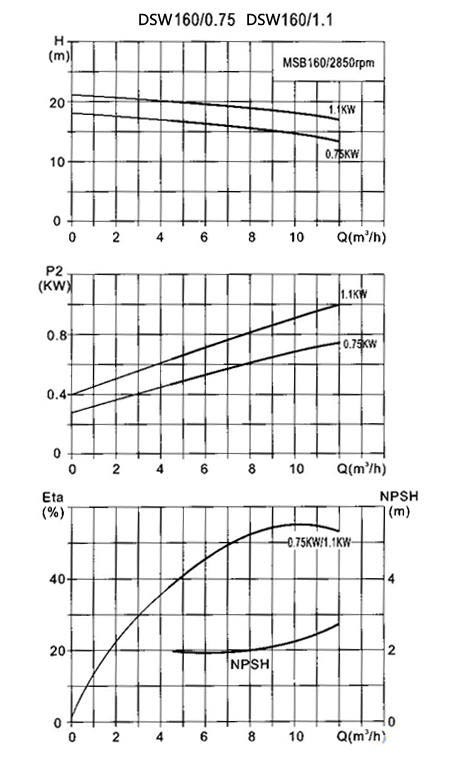

性能曲線

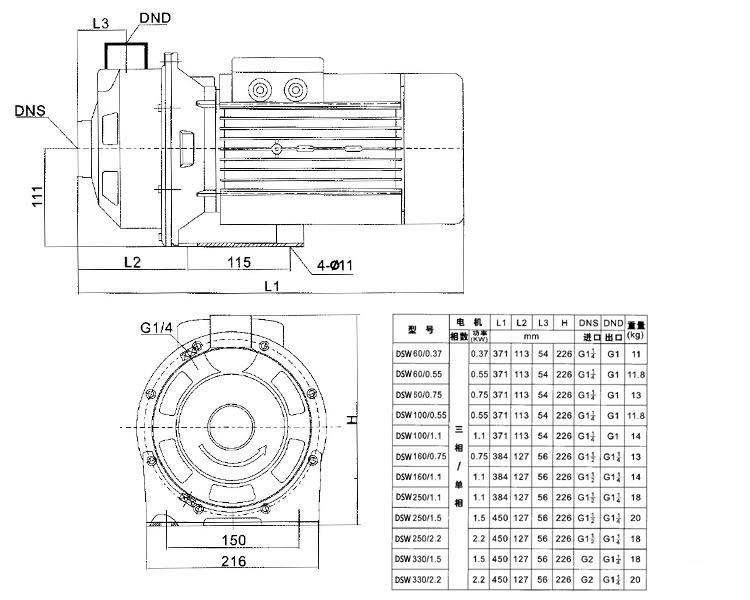

安裝尺寸圖
