SYP-5B(S)型 5噸手動粉末壓片機
一、儀器優勢：
SYP系列手動壓片機是新諾為適應當前市場需求，結合部分高校老師的建議與反饋，在老款壓片機基礎上研制的新一代實驗室油壓機。該機進行了全面的優化改進，具有造型美觀、操作方便、做工精致、結構緊湊等優點，采用一體式結構，油缸、油池、主板、活塞在一個主體上，沒有密封連接，減少了漏油點，降低了壓片機漏油的機率。設計之初考慮了壓片機日后的清潔工作，更方便用戶日后進行儀器維護保養。采用進口壓力傳感器，壓力穩定性好，深受國內外部分用戶喜愛。
二、型號說明：
新諾SYP-5B（S)系列 5噸手動壓片機適用于小規格模具壓片或?qū)毫]有太高要求的用戶使用，其采用二立柱設計，具有體積小、重量輕，造型美觀等特點，也非常適合放進手套箱內使用。
三、主要技術參數：
設備型號 | SYP-5B | SYP-5BS |
原老型號 | SYP-5T | SYP-5TS |

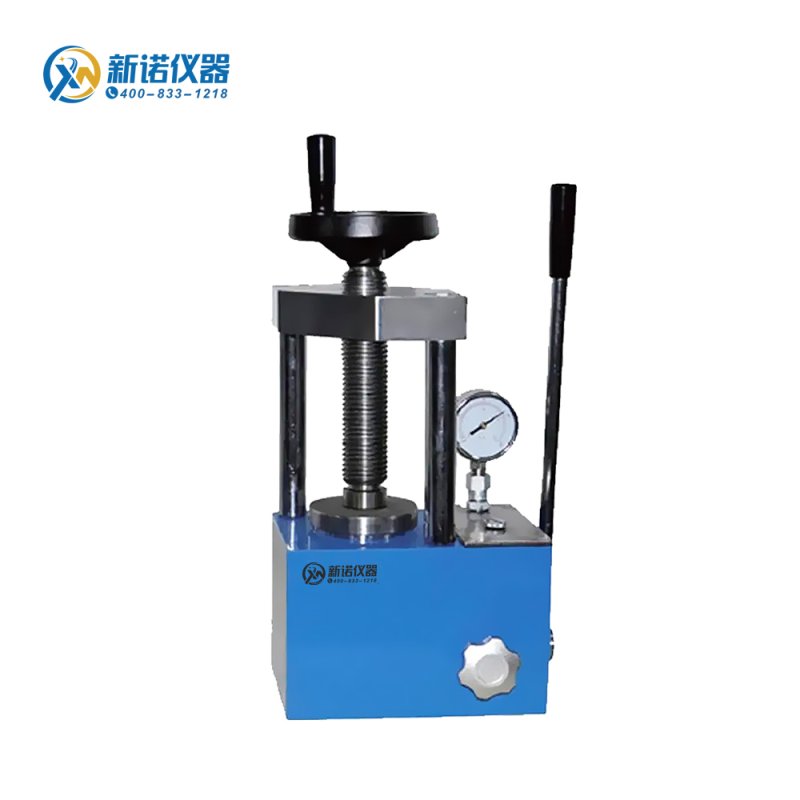

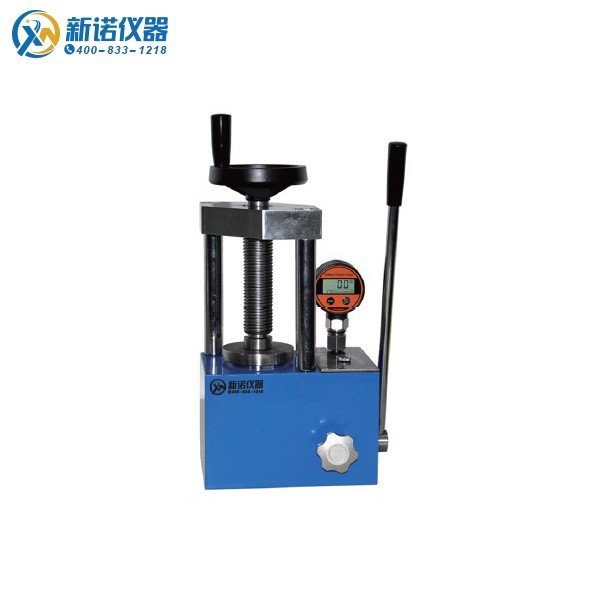

壓力表類型 | 指針式，壓力、壓強雙刻度顯示 | 數顯式，高精度數字顯示壓力表 |
選配數顯表 | XNNETS 數字顯示 0.00-40.00MPa/0.01MPa（僅限"S"型） | |
壓力范圍 | 0-5T（0-31.4MPa） | |
壓力換算 | 1T=6.28Mpa/1Mpa=0.15T | |
活塞直徑 | Ф45mm 鍍鉻油缸 | |
**活塞行程 | 30mm | |
加壓方式 | 手動加壓 | |
壓力穩定性 | ≤1MPa/10min | |
模具壓強計算公式 | 油缸的面積÷模具的面積x壓力表讀數=模具實際承受壓強（Mpa） | |
整體結構 | 一體式結構 | |
立柱數量 | 2根立柱 | |
工作臺直徑 | Ф80mm | |
工作空間 | 96x130mm（寬/高） | |
外形尺寸 | 225x155x380mm（長寬高） | |
設備重量 | 28kg | |
配置說明 | 油壓機1臺，模具選購。型號中帶"S"為數顯壓力表，統一加價1000元。 | |
備注：部分為我新諾特有指標，可根據客戶需求定做或改進油壓機。
五、壓力換算表：
規格型號 | SYP-5B(S)型 粉末壓片機壓力換算表 | |
實際輸出壓力 | 壓力表系統壓強 | 壓力表類型 |
0.2 T | 1.25 MPa |
|
0.4 T | 2.51 MPa | |
0.6 T | 3.77 MPa | |
0.8 T | 5.03 MPa | |
1 T | 6.28 MPa | |
2 T | 12.5 MPa | |
3 T | 18.8 MPa | |
4 T | 25.1 MPa | |
5 T | 31.4 MPa | |
壓強計算公式 | 油缸的面積/模具的面積x壓力表讀數=模具的實際承受壓強（Mpa） | |
友情提示 | 系統壓強（即壓力表讀數）不宜超過31.4MPa=5T，否則會影響設備使用壽命 | |
