RXBZ－50
直接聯系
石家莊榮信科技有限公司
石家莊
1-5萬元
榮信
RXBZ－50
15180

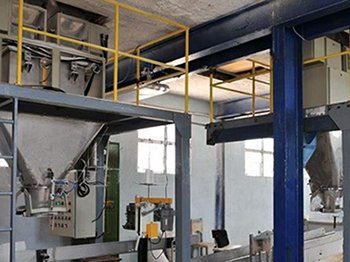

RXBZ系列雙斗定量包裝機包裝秤是我公司自行研制開發的高科技定量包裝設備，該設備采用了先進的儀表測量和PLC控制技術，使設備具有稱量精度高、包裝速度快、運行穩定、可靠性高、操作簡捷等特點，并得到客戶的一致好評！
一、結構組成：
主要由物料雙儲存斗、雙給料機構、雙稱量斗、夾袋機構、框架機構、吸風口、氣動系統、傳感器、控制箱、輸送和縫包機構等組成。
二、設備特點：
稱量精度高
稱量速度快
操作簡單、易學
運行穩定、可靠
結構緊湊、便于安裝
設計合理、便于維護
雙秤斗、雙閘門給料機構、進料速度快
三、 工作原理：
人工將包裝袋放至夾袋器處進行夾袋，選擇雙斗秤并進行啟動，雙喂料機構可同時向稱量斗進行喂料并進行稱重，傳感器將稱重信號傳輸給控制器，按設定的稱重重量值進行控制，開始時先進行快速給料；當重量接近要求的重量值時，開始慢速進行給料，當達到稱重重量后，停止給料，給料門關閉同時向控制器發出稱量結束信號；控制器根據有無夾袋信號和雙稱量斗的稱量結束信號先后次序，依次綜合控制雙稱量斗卸料門的開啟和關閉，物料包裝袋自動松開脫落至輸送帶上，再被送到縫包機處進行縫包，之后進入下一工序，同時控制器進入下一控制循環，依次類推。
四、適用范圍：
適用范圍：化工、建材、化肥、橡膠、耐材、建材、飼料等行業且稱量速度要求較高的物料的定量包裝；
五、技術參數：
型號規格：RXBZ－50
適用物料：顆粒/粉狀物料
設備材質：碳鋼或不銹鋼
額定稱量：15～50kg
稱量速度：300～400包/小時 （25kg/包）
稱重分辨率：10g
計量準確度：靜態≤±0.1%FS、動態≤±0.2% FS ;
供氣氣源：氣壓：0.6MP、用氣量：0.5m3/h
供電電源： AC380V/50HZ
總功率： (2.2+0.75)kw
安裝高度：3200mm（暫定）
溫度范圍：－10～40℃
相對濕度：≤90%RH（無凝結水）
